犀牛派 IQ9N
产品概述
犀牛派 IQ9N (Rhino Pi IQ9N) 是一款面向 AI NAS 与边缘智能场景的高性能计算设备，基于高通 IQ9075 平台设计。IQ9075 主芯片集成八核 Kryo CPU、Adreno 663 GPU 与 100 TOPS NPU，在紧凑尺寸内提供强大的 AI 推理与多媒体处理能力。
产品板载 36GB LPDDR5 内存与 128GB UFS 3.1 存储，通过 USB 3.0 转双 SATA 桥接芯片可扩展 2 路 SATA 3.0 硬盘，配合 M.2 NVMe 插槽满足大容量本地存储需求，适用于 AI-NAS、工业控制、智能巡检、监控设备以及边缘 AI 盒子等场景。
凭借丰富的对外接口（2.5G 网口、HDMI 2.0、USB 3.0 Type-A/Type-C、4-lane MIPI-DSI 显示输出等），IQ9N 可直接用于数字标牌、触摸互动、消费电子与娱乐系统等行业的整机集成。
操作系统
Rhino Pi IQ9N 支持的操作系统如下，详情请参见对应章节：
- Ubuntu 系统：Ubuntu 24.04，提供完整的 Linux 环境与 AI 开发能力

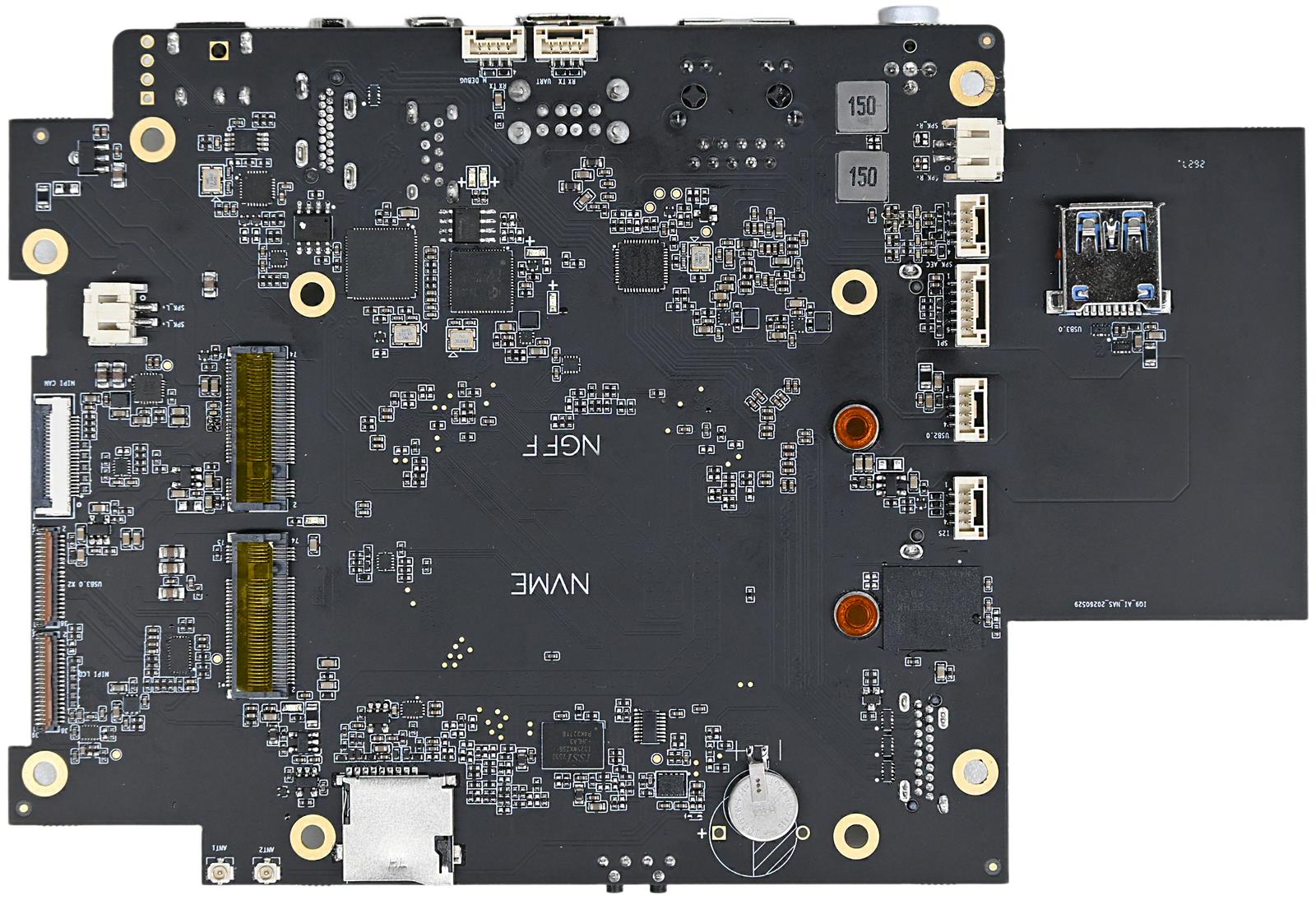

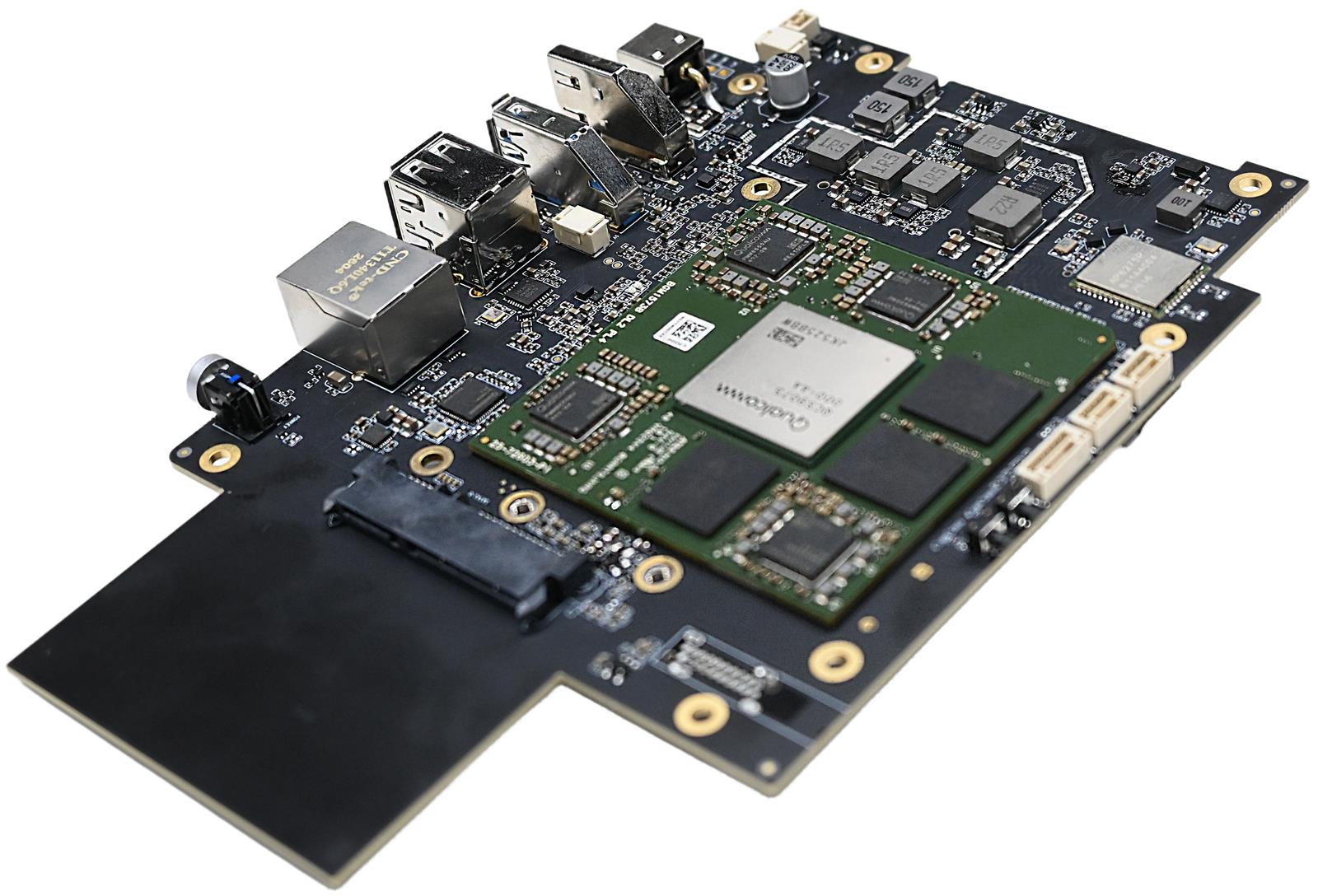

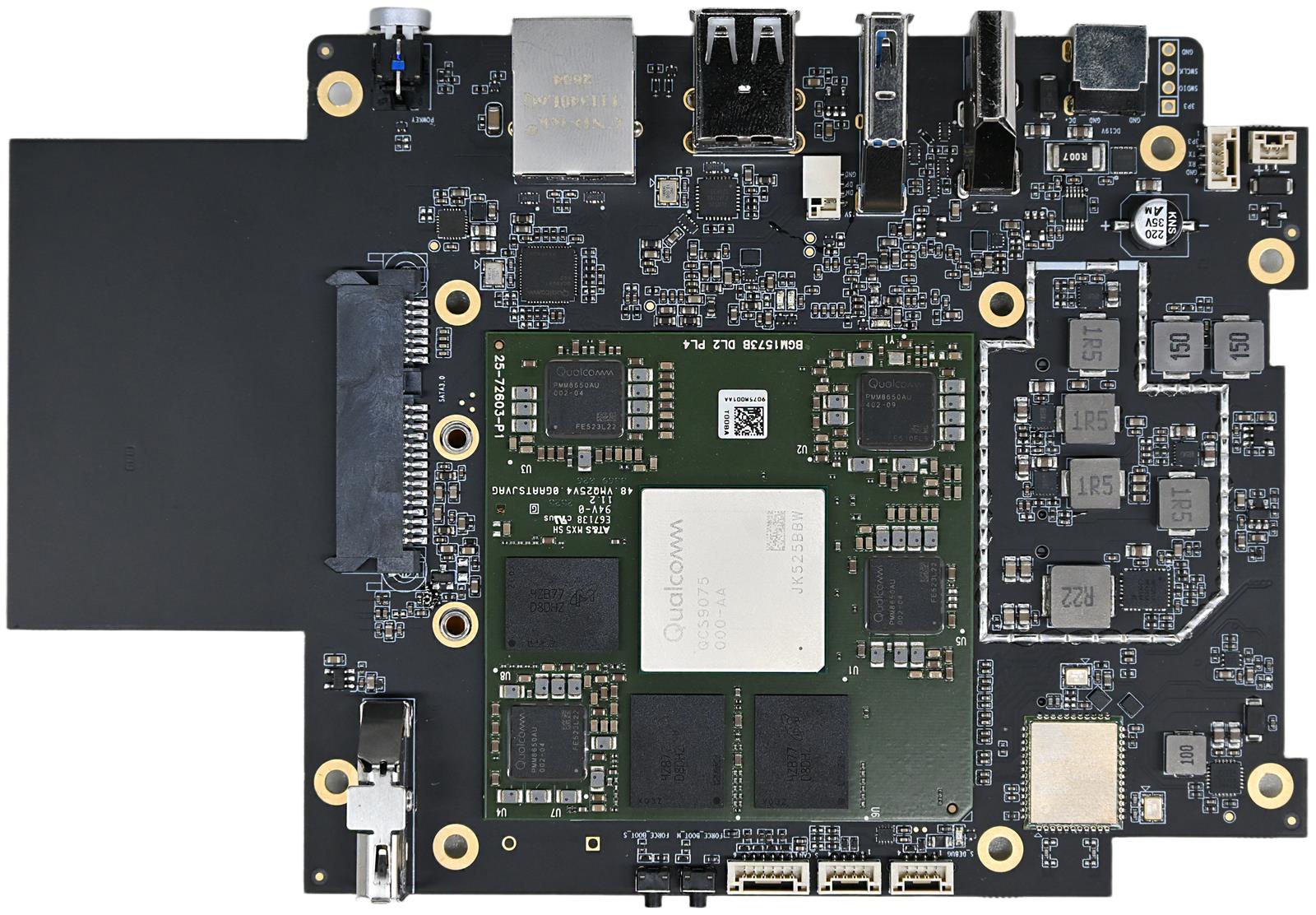

产品外观
如需详细尺寸信息，请咨询厂家索取 DXF 文档文件。
产品规格
| 项目 | 参数 |
|---|---|
| 产品编号 | A9075E01 |
| 平台 | Qualcomm IQ9075（QCS9075M） |
| CPU | 八核 Kryo Gen 6 CPU（Octa-core @ 2.36 GHz） |
| 实时核 | 4 核 Cortex-R52 |
| GPU / VPU | Adreno 663 @ 800 MHz / Adreno 765 |
| NPU | 双 Hexagon 张量处理器，100 TOPS（INT8 稠密）/ 200 TOPS（INT8 稀疏） |
| ISP | Spectra 690 |
| 操作系统 | Ubuntu 24.04 |
| 运行内存 | 36GB LPDDR5（3200 MHz，96-bit，内联 ECC） |
| 存储 | 128GB UFS 3.1 |
| 视频编解码 | Decode: 4 × 4K@60fps or 4K@240fps, AV1/HEVC/H.264 Encode: 2 × 4K@60fps or 4K@120fps, HEVC/H.264 |
| 存储扩展 | M.2 Key-M ×1（PCIe 4.0 ×4，NVMe SSD）、SATA III ×2（USB 3.0 桥接）、Micro SD ×1 |
| 摄像头 | ZIF-CAMERA 连接器（4-lane MIPI CSI）；预留接口，暂未调通 |
| 显示输出 | HDMI 2.0 ×1（最高 4K@60fps）、4-lane MIPI-DSI ×1 |
| 无线连接 | Wi-Fi 6：802.11a/b/g/n/ac/ax，2.4G / 5G 双频，2×2 MIMO Bluetooth：5.3 |
| USB | USB 3.0 Type-A ×2（板载）；ZIF-USB 引出 ×2（USB 3.0 Type-A ×1、USB Type-C ×1） |
| 以太网 | RJ45 2.5G ×1（专用 PHY，10/100/1000/2.5G，TSN 就绪） |
| 工业总线 | 8 × CAN-FD（隔离可选）；多路 UART / I²C / SPI（3.3V 与 1.8V 双电平域） |
| 音频 | 4 路数字麦克风输入；立体声功放输出（双 5W 驱动能力） AEC 接口支持阵列麦克风（阵列麦克风不标配） |
| 电源 | 2.5mm DC POWER JACK，标准 19V / 65W；典型 AI 运行功耗约 20W |
| 工作温度 | 板卡 -20℃ ~ +60℃ |
| 外形尺寸 | 整机 134mm × 115mm；板卡 65mm × 65mm |
说明：工作温度为板卡级参数；外形尺寸同时给出整机与板卡尺寸。

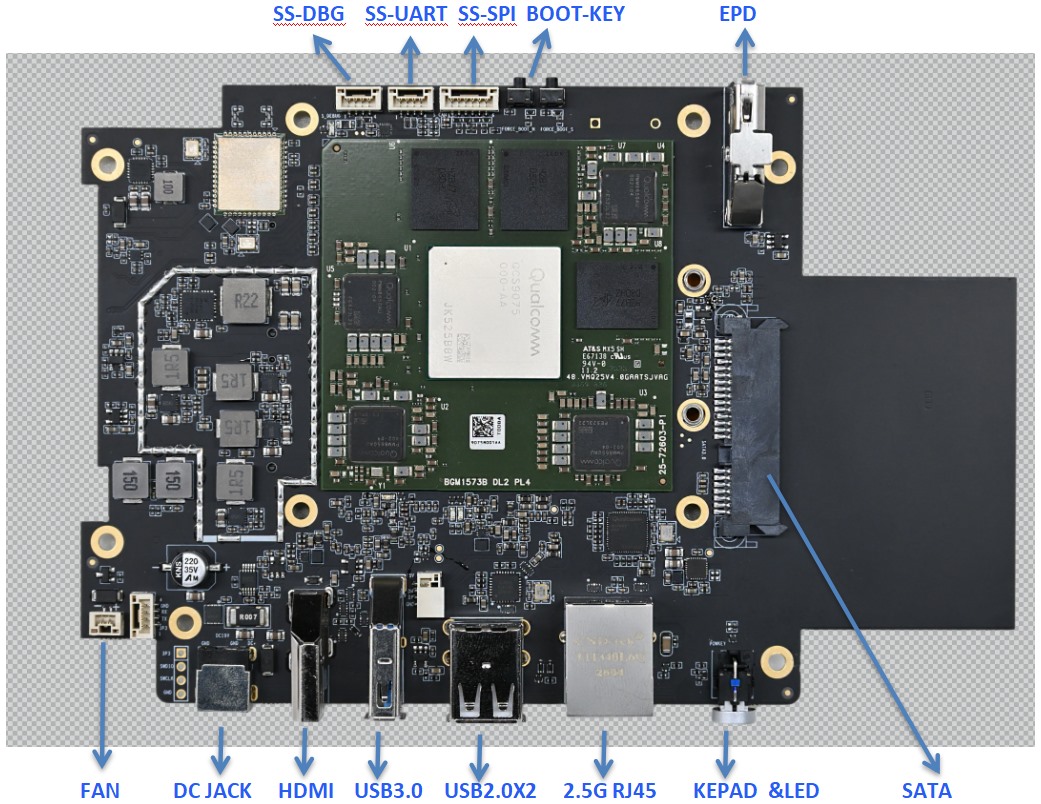

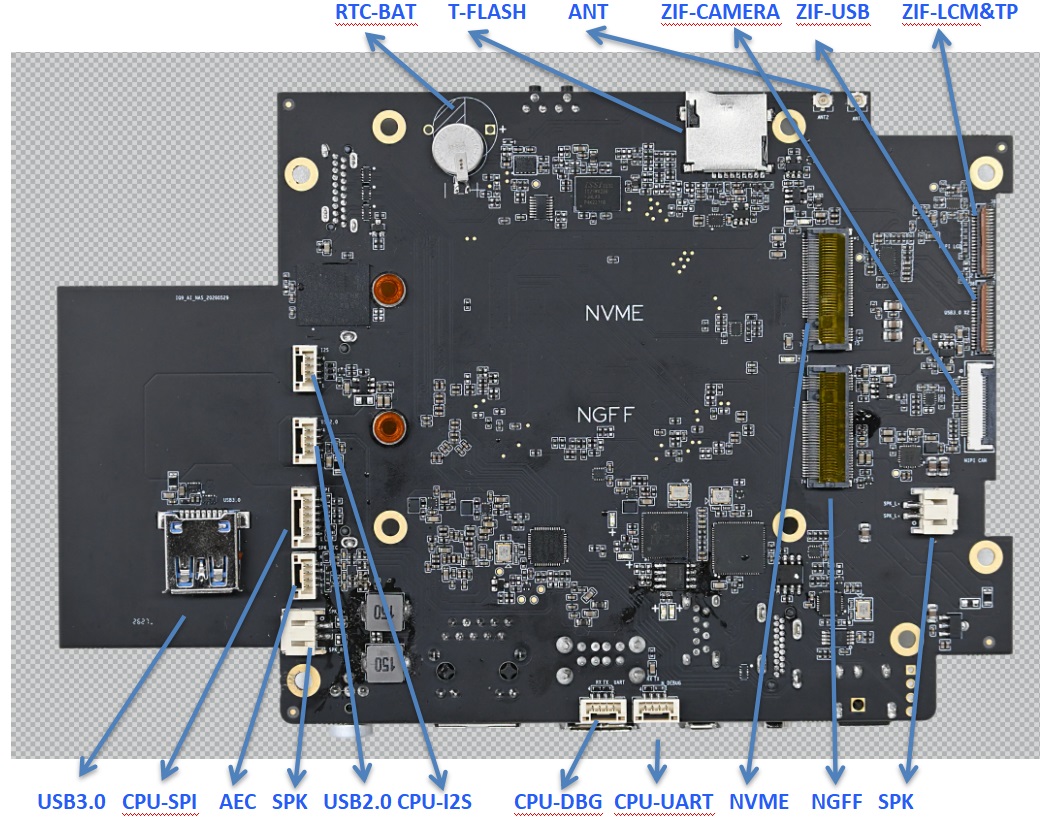

接口说明
| 接口名称 | 接口型号 / 连接器 | 功能描述 |
|---|---|---|
| 电源 DC 座 | 2.5mm DC POWER JACK | 供电输入，标准 19V |
| 风扇接口 | WAFER-GH1.25-2PLB | 支持 5V 或 12V 风扇，通过电阻选择电压，默认 5V |
| HDMI | 标准 HDMI 接口 | 标准 HDMI 信号输出 |
| USB3.0 | USB TYPE-A / USB Type-C | 对外提供板载 2 路 USB 3.0 Type-A 与 ZIF-USB 引出 2 路（1 路 Type-A、1 路 Type-C）；内部 1 路可转 2 路 SATA |
| USB2.0 | 双层 USB TYPE-A | 对外输出 2 路；内部 2 路，其中 1 路用于音频 AEC 降噪，1 路预留 |
| 网口 | RJ45 | 2.5G 以太网接口 |
| 开机按键 & 系统指示灯 | 带灯按键 | 电源开关与系统状态指示 |
| Boot 按键 | — | CPU BOOT ×1、RTSS BOOT ×1 |
| SATA | 标准 SATA 接口 | SATA III ×2，经 USB 3.0 桥接引出 |
| M.2 Key-M | M.2 插槽 | PCIe 4.0 ×4，支持 NVMe SSD |
| T-Flash | Micro SD 卡槽 | 4bits，支持 SD3.0、SDR104，支持双电平 |
| RTC 电池 | RTC-BAT | 时钟备用电池接口 |
| 天线 | ANT ×2 | Wi-Fi / 蓝牙天线接口（IPEX 一代射频连接器） |
| ZIF-CAMERA | FPC-05F-22PH20 | 摄像头接口，4-lane MIPI CSI（预留，暂未调通） |
| ZIF-USB | FH26W-39S-0.3SHW(60) | USB 扩展接口 |
| ZIF-LCM&TP | FH26W-39S-0.3SHW(60) | 显示屏与触摸屏接口，LCM 推荐型号：宇锡科技 YX86801ACT |
| CPU-SPI | WAFER-GH1.25-6PLB | CPU SPI 接口（VCC_3V3 / MISO / MOSI / CLK / CS / GND） |
| RTSS-SPI | WAFER-GH1.25-6PLB | RTSS SPI 接口 |
| AEC | WAFER-GH1.25-4PLB | 配合 USB2.0 使用，支持 AEC 降噪与阵列 MIC |
| SPK ×2 | WAFER-PH2.0-2PWB | 2 × 5W 扬声器接口 |
| USB2.0（内部） | WAFER-GH1.25-4PLB | 内部 USB2.0 接口（VBUS / DM / DP / GND） |
| I2S | WAFER-GH1.25-4PLB | 音频接口（DATA / SCK / WS / GND） |
| CPU-DBG / CPU-UART | WAFER-GH1.25-4PLB | CPU 调试串口与功能串口，3.3V 电平 |
| RTSS-DBG / RTSS-UART | WAFER-GH1.25-4PLB | RTSS 调试串口与功能串口，3.3V 电平 |
注意事项
- 相对湿度：0 ~ 95%，无凝露
- 工作温度：-20℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 本产品未做防静电设计，需在底板自行设计静电防护
- 外接接口设计时请注意电平匹配
- 高速信号接口设计时请按设计要求处理 layout 走线，以保证接口性能
