犀牛Q86 算力卡
产品概述
犀牛Q86 算力卡是阿加犀智能科技推出的一款基于高通骁龙 QCS8625 芯片的高性能端侧 AI 算力卡。集成 60 TOPS（INT8）神经网络处理单元（NPU），可在 13W 功耗下稳定运行 0~14B 参数的大语言模型（LLM）和多模态视觉语言模型（VLM），为边缘计算设备提供强大的本地智能算力。
该算力卡以 Mini PCIe 形态呈现，可通过转接板快速集成到树莓派、RK 开发板等主流平台，亦可作为独立模块嵌入各类行业终端。
产品定位
犀牛Q86 算力卡具备以下两大应用场景：
- 独立主控模式：算力卡独立运行，通过以太网对外提供 AI 服务（OpenAI 兼容接口）
- 以太网协处理模式：配合主控板（树莓派/RK 平台）使用，主控负责外设管理，算力卡专注 AI 推理
应用场景
- 智能安防：智能 NVR、人脸/异常行为识别、多路视频实时分析
- 工业领域：标准作业 SOP 检测、元器件缺陷检测、机械臂联动控制
- 消费电子：智能 NAS、AI 直播相机、家庭服务机器人
- 边缘计算：边缘网关、数据本地处理、低延迟交互终端
产品规格
| 项目 | 参数 |
|---|---|
| 平台 | 高通骁龙 QCS8625（4nm FinFET 制程） |
| AI性能 | 15 TOPS（FP16）/ 60 TOPS（INT8 Dense）/ 120 TOPS（INT8 Sparse） |
| CPU | 8 核异构架构：1×3.4GHz + 5×3.2GHz + 2×2.3GHz |
| GPU | Adreno 750，5.2 TFLOPS-FP16，支持 OpenGL ES 3.2 / Vulkan 1.3 / OpenCL 3.0 |
| VPU | 解码：4K@240fps / 8K@60fps 编码：4K@120fps / 8K@30fps |
| 运行内存 | 12/16GB LPDDR5X |
| 存储 | 128GB UFS 3.1 |
| 网络接口 | 2.5G Ethernet（RJ45） |
| 接口 | Mini PCIe（PCIe Gen3 ×2 RC）、USB 3.1、USB 2.0、UART、I2C |
| 供电 | 典型12V |
| OS | Ubuntu 22.04 |
| 外形尺寸 | 47.0 × 64.0 × 3.25 mm（Mini PCIe 封装） |
| 工作温度 | -20°C ~ +45°C |
产品外观

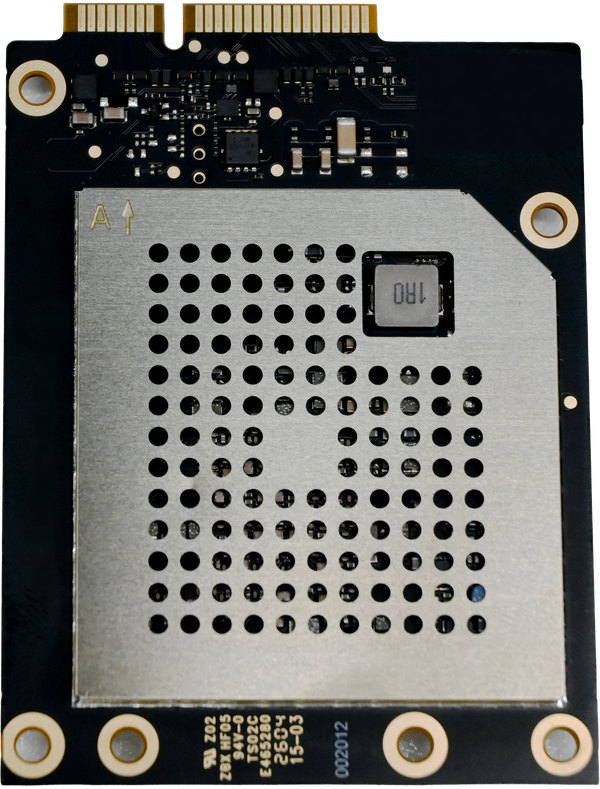

正面

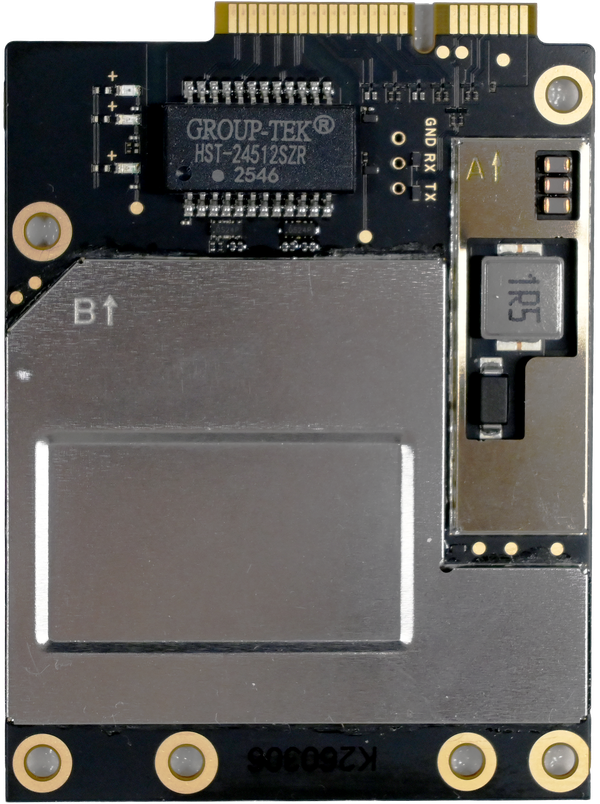

背面
提示
实物外观以实际交付产品为准，示意图仅供参考。

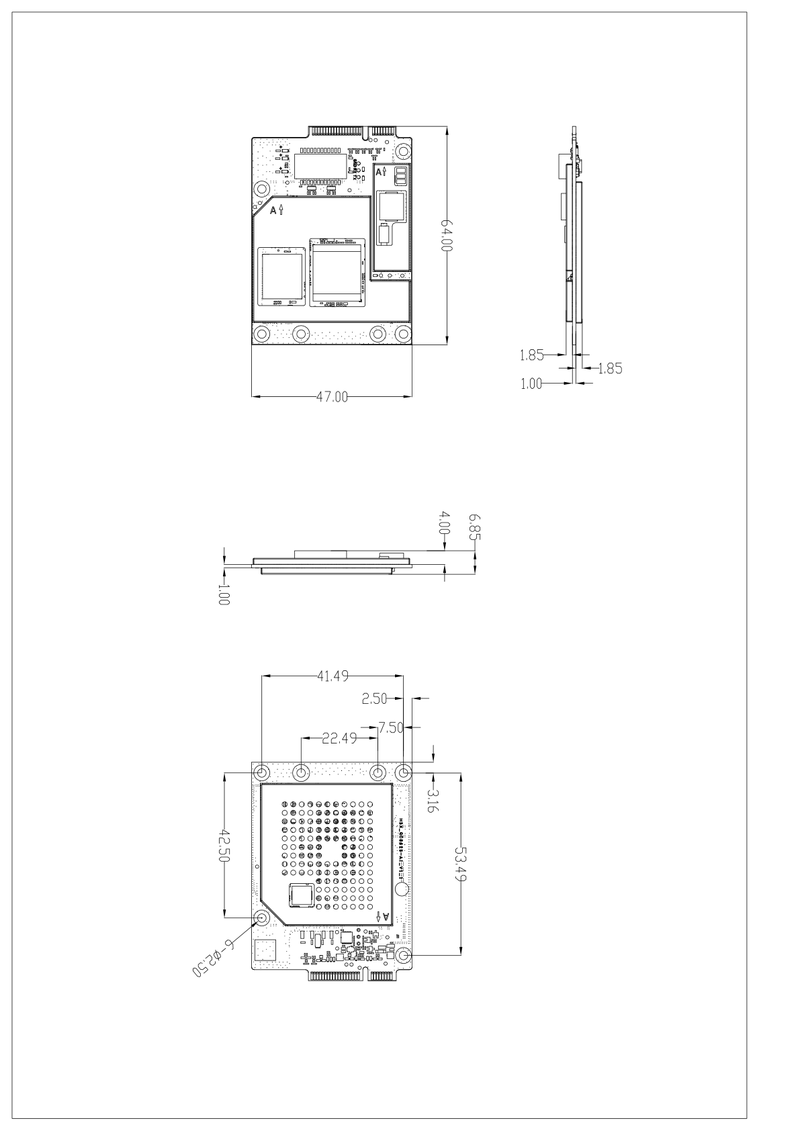

机械尺寸
| 项目 | 参数 |
|---|---|
| 尺寸 | 47.0 × 64.0 × 3.25 mm（不含散热附件） |
| 重量 | 约 15g |
| 工作温度 | -20°C ~ +45°C |
| 存储温度 | -40°C ~ +75°C |
| 工作湿度 | 10% ~ 90% RH（非凝结） |
| 散热方式 | 被动散热（建议加装散热片或主动风扇） |
接口定义
犀牛Q86 算力卡通过 Mini PCIe 金手指对外提供所有接口，包含电源、数据、控制和调试接口。
- 接口类型汇总：
| 接口类型 | 规格与功能 |
|---|---|
| 电源输入 | 5V~18V 宽压输入（VCC_IN，Pin 2/4/6/8） |
| 数据接口 | 1×2.5Gbps RJ45 以太网、1×PCIe RC Gen3（2 lane） |
| USB 接口 | 1×USB 3.1（SuperSpeed）、1×USB 2.0（HighSpeed） |
| 控制接口 | 1×UART（1.8V，调试串口）、1×I2C（1.8V） |
| 开关机 | PWRKEY（低电平有效）、POWER_EN（电源使能） |
| 紧急下载 | FORCE_USB_BOOT（拉高到 1.8V 进入 EDL 模式） |
- 关键引脚定义：
| 引脚名称 | 引脚序号 | I/O | 描述 |
|---|---|---|---|
| VCC_IN | 2、4、6、8 | PI | 4个输入电源pin脚，支持5~18V宽压供电。外部需加大电容和齐纳二极管作浪涌保护。 |
| 1.8V-OUT | 32 | PO | 1.8V 电源输出，100mA。需要开机才会输出。 |
| GND | 1、3、5、7、35、24、36、44 | — | 接地 |
| PCIE0_REFCLK_M | 9 | AO | PCIe 参考时钟- |
| PCIE0_REFCLK_P | 11 | AO | PCIe 参考时钟+ |
| PCIE0_PWR_EN | 10 | DO | PCIe 外设电源使能，1.8V电平 |
| PCIE0_RESET_N | 12 | DO | PCIe 复位信号，1.8V电平 |
| PCIE0_WAKE_N | 38 | DI | PCIe 唤醒中断请求信号，1.8V电平 |
| PCIE0_CLK_REQ_N | 22 | DI | PCIe 时钟请求信号，1.8V电平 |
| PCIE0_RX0_M | 27 | AI | PCIe Lane0 数据接收- |
| PCIE0_RX0_P | 29 | AI | PCIe Lane0 数据接收+ |
| PCIE0_TX0_M | 31 | AO | PCIe Lane0 数据发送- |
| PCIE0_TX0_P | 33 | AO | PCIe Lane0 数据发送+ |
| PCIE0_RX1_M | 17 | AI | PCIe Lane1 数据接收- |
| PCIE0_RX1_P | 19 | AI | PCIe Lane1 数据接收+ |
| PCIE0_TX1_M | 21 | AO | PCIe Lane1 数据发送- |
| PCIE0_TX1_P | 23 | AO | PCIe Lane1 数据发送+ |
| DD- | 37 | AI/AO | RJ45 差分信号，支持2.5G，向下兼容100M和1000M |
| DD+ | 39 | AI/AO | RJ45 差分信号 |
| DC- | 41 | AI/AO | RJ45 差分信号 |
| DC+ | 43 | AI/AO | RJ45 差分信号 |
| DB- | 45 | AI/AO | RJ45 差分信号 |
| DB+ | 47 | AI/AO | RJ45 差分信号 |
| DA- | 49 | AI/AO | RJ45 差分信号 |
| DA+ | 51 | AI/AO | RJ45 差分信号 |
| DEBUG_UART_TX | 13 | DO | DEBUG_TX数据发送，1.8V电平。默认为模块Debug口 |
| DEBUG_UART_RX | 15 | DI | DEBUG_RX数据接收，1.8V电平。默认为模块Debug口 |
| I2C_SDA | 14 | OD | I2C信号，1.8V电平。模块内经过2.2K上拉到1.8V |
| I2C_SCL | 16 | OD | I2C信号，1.8V电平。模块内经过2.2K上拉到1.8V |
| USB0_HS_DP | 26 | AI/AO | USB 2.0差分数据正。为高时模块USB2.0切换到pin26,28 |
| USB0_HS_DM | 28 | AI/AO | USB 2.0差分数据负。为高时模块USB2.0切换到pin26,28 |
| VBUS | 30 | DI | USB电源输入，用于检测USB插入。为高时模块USB2.0切换到pin26,28 |
| USB1_HS_DM | 40 | AI/AO | USB 2.0差分数据负。为低时模块内USB2.0切换到pin40,42 |
| USB1_HS_DP | 42 | AI/AO | USB 2.0差分数据正。为低时模块内USB2.0切换到pin40,42 |
| USB1_SS_TX0_M | 46 | AO | USB 3.1差分数据发送- |
| USB1_SS_TX0_P | 48 | AO | USB 3.1差分数据发送+ |
| USB1_SS_RX0_M | 50 | AI | USB 3.1差分数据接收- |
| USB1_SS_RX0_P | 52 | AI | USB 3.1差分数据接收+ |
提示
详细载板封装尺寸及引脚排布请参考《A8625MY1 硬件设计指南》（联系 FAE 获取）。
配套配件
犀牛Q86 算力卡配套多种转接板与调试配件，满足不同主控平台的接入需求：
| 配件名称 | 型号 | 适配主控 | 说明 |
|---|---|---|---|
| 调试底板 | A8625MY1-SUB-REVA | 通用 | 提供完整调试接口，含电源、串口、RJ45、USB |
| 树莓派转接板 | CEK2601-Pi5A8625MY1 | 树莓派 5 | PCIe FPC 排线连接，由萤火工场与阿加犀联合开发 |
提示
各配件详细介绍请参阅树莓派 5 AI 加速解决方案 章节。
系统平台
支持的操作系统：
- Ubuntu 22.04 + Aid 桌面（图形化开发与验证）
