引脚定义

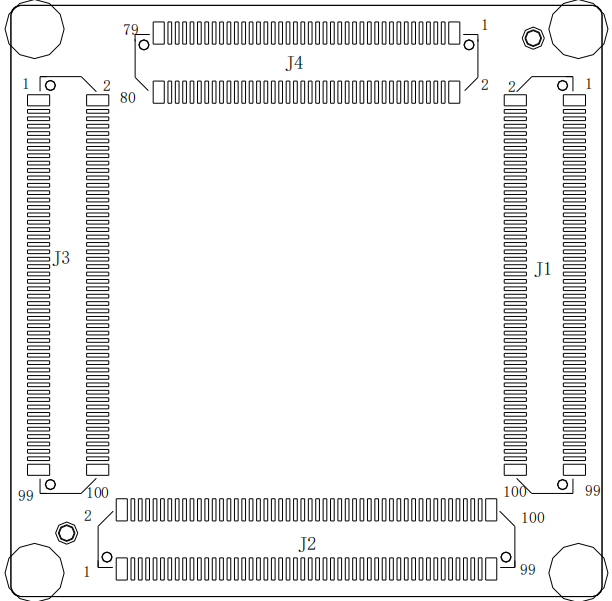

连接器

核心板通过以下松下板对板连接器与底板对接：

连接器	型号	对手件型号
J1, J2, J3	松下 AXK600337YG	AXK500137YG
J4	松下 AXK680337YG	AXK580137YG

J1 引脚定义

PIN#	引脚信号	I/O	描述	备注
88,90,92,94,96,98,100	USB_VBUS	PI/PO	USB_VBUS，支持 QC5.0 快充功能输入，电压范围 3.7V到 12.6V
85,87,89,91,93,95,97,99	VBATT	PI	核心板供电，电压范围从3.5到4.2V
84,86	VREG_BOB1	PO	核心板输出BUCK OR BOOST，给CODEC IC供电
1,2,24,27,44,50,51,55,59,74,76,77,78,79,80,81,82,83	GND	G	数字地
75	VCOIN	PI/PO	RTC备用电源
73	VBATT_CONN_VSENSE_P	AI	电池电压检测信号
71	VBATT_CONN_VSENSE_M	AI	电池电压检测信号
72	PM7325_ADC2	AI	PM7325 ADC2
70	PM7325_ADC4	AI	PM7325 ADC4
69	VBATT_PACK_SNS_M	AI	1S2P电池中第二个电池单元的电压的远端检测
67	BATT_ID	AI	电池识别，检测，以及BSI通信
65	BATT_THERM	AI	电池温度传感器
63	USB0_THERM	AI	Type-C温度传感器
61	USB1_LD_SW_EN	I/O	PM7325 GPIO08	USB 电源输出控制
66,68	VREG_S1B_1P856	PO	1.8V输出
64	VREG_L6C_2P96	PO	2.96/1.8V输出	TF卡IO电源
62	VREG_L12C_1P8	PO	1.8V输出
60	VREG_L8C_1P8	PO	1.8V输出	IO电源
58	VREG_L3C_3P0	PO	3V输出
56	VREG_L7C_3P0	PO	3V输出
54	VREG_L18B_1P8	PO	1.8V输出
52	VREG_L11C_2P8	PO	2.8V输出
48	USB0_HS_DM	I/O	USB0数据-	USB2.0 OTG
46	USB0_HS_DP	I/O	USB0数据+	USB2.0 OTG
57	PMK_CLK_NFC	AO	19.2MHz时钟输出，1.2V	NFC时钟
53	SLEEP_CLK	AO	32.7645kHz时钟输出，1.8V	WIFI 休眠时钟
49	AOSS_SLEEP_INDICATOR	AI	预留AlwaysON SubSystem 休眠检测信号
47	GPIO_0_I2C_SDA*	OD	通用I2C总线，1.8V电平
45	GPIO_1_I2C_SCL	OD	通用I2C总线，1.8V电平
43	GPIO_104*	DI	GPIO104，1.8V电平
41	GPIO_142*	I/O	GPIO142，1.8V电平
40	KPD_PWR_N	DI	开关机信号，低有效
39	GPIO_101*	I/O	GPIO101,1.8V电平
38	PM_RESIN_N	DI	复位信号，低有效
37	GPIO_102*	I/O	GPIO102，1.8V电平
36	PM_KYPD_VOLP_N	DI	音量控制信号
35	GPIO_141*	I/O	GPIO141，1.8V电平
34	GPIO_94	I/O	GPIO7，1.8V电平	摄像头电源控制信号
33	GPIO_60*	I/O	GPIO60，1.8V电平	EDP_HOT_PLUG_DETECT
31	GPIO_61*	I/O	GPIO61，1.8V电平
32	GPIO_90*	DI	GPIO90，1.8V电平
30	GPIO_95*	DO	GPIO95，1.8V电平
29	PWM_PM7350C_GPIO_8	DO	PM7350C PWM	用于eDP/MIPI LCM的背光调节
28	VBATT_OPT_ISNS_P	AI	电池电流检测P信号
26	VBATT_OPT_ISNS_M	AI	电池电流检测N信号
21	DSI0_NC_LN3_M	AO	MIPI DSI0 数据信号	DSI0
19	DSI0_C2_LN3_P	AO	MIPI DSI0 数据信号	DSI0
17	DSI0_C1_CLK_M	AO	MIPI DSI0 时钟信号	DSI0
15	DSI0_B1_CLK_P	AO	MIPI DSI0 时钟信号	DSI0
13	DSI0_A0_LN0_P	AO	MIPI DSI0 数据信号	DSI0
11	DSI0_B0_LN0_M	AO	MIPI DSI0 数据信号	DSI0
9	DSI0_B2_LN2_M	AO	MIPI DSI0 数据信号	DSI0
7	DSI0_A2_LN2_P	AO	MIPI DSI0 数据信号	DSI0
5	DSI0_C0_LN1_P	AO	MIPI DSI0 数据信号	DSI0
3	DSI0_A1_LN1_M	AO	MIPI DSI0 数据信号	DSI0
22	EDP0_TX0_FLT_P	AO	eDP0数据信号	eDP0
20	EDP0_TX0_FLT_M	AO	eDP0数据信号	eDP0
18	EDP0_TX1_FLT_P	AO	eDP0数据信号	eDP0
16	EDP0_TX1_FLT_M	AO	eDP0数据信号	eDP0
14	EDP0_AUX_CONN_P	AO	eDP0 AUX信号	eDP0
12	EDP0_AUX_CONN_M	AO	eDP0 AUX信号	eDP0
10	EDP0_TX3_FLT_P	AO	eDP0数据信号	eDP0
8	EDP0_TX3_FLT_M	AO	eDP0数据信号	eDP0
6	EDP0_TX2_FLT_M	AO	eDP0数据信号	eDP0
4	EDP0_TX2_FLT_P	AO	eDP0数据信号	eDP0

J2 引脚定义

PIN#	引脚信号	I/O	描述	备注
1	GPIO11_UART2_RXD	DI	UART数据输入信号，1.8V电平	通用UART
3	GPIO10_UART2_TXD	DO	UART数据输出信号，1.8V电平	通用UART
2	GPIO19_UART4_RXD	DI	UART数据输入信号，1.8V电平	通用UART
4	GPIO18_UART4_TXD	DO	UART数据输出信号，1.8V电平	通用UART
5	GPIO_9	I/O	GPIO09，1.8V电平
6	GPIO_17	I/O	GPIO17，1.8V电平
7	GPIO_8*	I/O	GPIO08，1.8V电平
8	GPIO_16*	I/O	GPIO16，1.8V电平
9	GPIO7_UART1_RXD	DI	UART数据输入信号，1.8V电平	通用UART
11	GPIO6_UART1_TXD	DO	UART数据输出信号，1.8V电平	通用UART
10	GPIO15_SPI_CS*	DO	SPI片选信号，1.8V电平	通用SPI
12	GPIO14_SPI_SCLK	DO	SPI时钟信号，1.8V电平	通用SPI
14	GPIO13_SPI_MOSI	DO	SPI MOSI信号，1.8V电平	通用SPI
16	GPIO12_SPI_MISO*	DI	SPI MISO信号，1.8V电平	通用SPI
15	GPIO78_CAM3_RST_N*	DO	摄像头3复位信号线，1.8V电平	RST For CSI3
17	GPIO77_CAM2_RST_N*	DO	摄像头2复位信号线，1.8V电平	RST For CSI2
19	GPIO21_CAM1_RST_N*	DO	摄像头1复位信号线，1.8V电平	RST For CSI1
21	GPIO20_CAM0_RST_N*	DO	摄像头0复位信号线，1.8V电平	RST For CSI0
18，20	VREG_L9C_2P96	PO	1.8/2.95V输出	TF卡供电
22	SDC2_CD_N	DI	SD插入检测，低有效	TF卡
24	SDC2_DATA_3	I/O	SD数据线	TF卡
26	SDC2_DATA_2	I/O	SD数据线	TF卡
28	SDC2_DATA_1	I/O	SD数据线	TF卡
30	SDC2_DATA_0	I/O	SD数据线	TF卡
32	SDC2_CMD	I/O	SD命令线	TF卡
34	SDC2_CLK	DO	SD时钟线	TF卡
23	CCI_I2C3_SDA	I/O	专用I2C，只能用于摄像头	For CIS3
25	CCI_I2C3_SCL	I/O	专用I2C，只能用于摄像头	For CIS3
27	CCI_I2C2_SDA	I/O	专用I2C，只能用于摄像头	For CSI2
29	CCI_I2C2_SCL	I/O	专用I2C，只能用于摄像头	For CSI2
31	CCI_I2C1_SDA	I/O	专用I2C，只能用于摄像头	For CSI1
33	CCI_I2C1_SCL	I/O	专用I2C，只能用于摄像头	For CSI1
35	CCI_I2C0_SDA	I/O	专用I2C，只能用于摄像头	For CSI0
37	CCI_I2C0_SCL	I/O	专用I2C，只能用于摄像头	For CSI0
41	GPIO_68*	DO	GPIO68,1.8V电平
43	CAM_MCLK3	DO	摄像头主时钟	For CSI3
45	CAM_MCLK2	DO	摄像头主时钟	For CSI2
47	CAM_MCLK1	DO	摄像头主时钟	For CSI1
49	CAM_MCLK0	DO	摄像头主时钟	For CSI0
53	CSI3_C2_LN3_M	AO	MIPI CSI3 数据信号	4Lane
55	CSI3_B2_LN3_P	AO	MIPI CSI3 数据信号	4Lane
57	CSI3_A2_LN2_M	AO	MIPI CSI3 数据信号	4Lane
59	CSI3_C1_LN2_P	AO	MIPI CSI3 数据信号	4Lane
61	CSI3_B1_LN1_M	AO	MIPI CSI3 数据信号	4Lane
63	CSI3_A1_LN1_P	AO	MIPI CSI3 数据信号	4Lane
65	CSI3_C0_LN0_M	AO	MIPI CSI3 数据信号	4Lane
67	CSI3_B0_LN0_P	AO	MIPI CSI3 数据信号	4Lane
71	CSI3_A0_CLK_M	AO	MIPI CSI3 时钟信号	4Lane
73	CSI3_NC_CLK_P	AO	MIPI CSI3 时钟信号	4Lane
77	CSI1_C2_LN3_M	AO	MIPI CSI1 数据信号	4Lane
79	CSI1_B2_LN3_P	AO	MIPI CSI1 数据信号	4Lane
81	CSI1_A2_LN2_M	AO	MIPI CSI1 数据信号	4Lane
83	CSI1_C1_LN2_P	AO	MIPI CSI1 数据信号	4Lane
85	CSI1_B1_LN1_M	AO	MIPI CSI1 数据信号	4Lane
87	CSI1_A1_LN1_P	AO	MIPI CSI1 数据信号	4Lane
89	CSI1_C0_LN0_M	AO	MIPI CSI1 数据信号	4Lane
91	CSI1_B0_LN0_P	AO	MIPI CSI1 数据信号	4Lane
95	CSI1_A0_CLK_M	AO	MIPI CSI1 时钟信号	4Lane
97	CSI1_NC_CLK_P	AO	MIPI CSI1 时钟信号	4Lane
38	CSI0_C2_LN3_M	AO	MIPI CSI0 数据信号	4Lane
40	CSI0_B2_LN3_P	AO	MIPI CSI0 数据信号	4Lane
42	CSI0_A2_LN2_M	AO	MIPI CSI0 数据信号	4Lane
44	CSI0_C1_LN2_P	AO	MIPI CSI0 数据信号	4Lane
46	CSI0_B1_LN1_M	AO	MIPI CSI0 数据信号	4Lane
48	CSI0_A1_LN1_P	AO	MIPI CSI0 数据信号	4Lane
50	CSI0_C0_LN0_M	AO	MIPI CSI0 数据信号	4Lane
52	CSI0_B0_LN0_P	AO	MIPI CSI0 数据信号	4Lane
56	CSI0_A0_CLK_M	AO	MIPI CSI0 时钟信号	4Lane
58	CSI0_NC_CLK_P	AO	MIPI CSI0 时钟信号	4Lane
62	CSI2_C2_LN3_M	AO	MIPI CSI2 数据信号	4Lane
64	CSI2_B2_LN3_P	AO	MIPI CSI2 数据信号	4Lane
66	CSI2_A2_LN2_M	AO	MIPI CSI2 数据信号	4Lane
68	CSI2_C1_LN2_P	AO	MIPI CSI2 数据信号	4Lane
70	CSI2_B1_LN1_M	AO	MIPI CSI2 数据信号	4Lane
72	CSI2_A1_LN1_P	AO	MIPI CSI2 数据信号	4Lane
74	CSI2_C0_LN0_M	AO	MIPI CSI2 数据信号	4Lane
76	CSI2_B0_LN0_P	AO	MIPI CSI2 数据信号	4Lane
80	CSI2_A0_CLK_M	AO	MIPI CSI2 时钟信号	4Lane
82	CSI2_NC_CLK_P	AO	MIPI CSI2 时钟信号	4Lane
36,39,51,54,60,69,75,78,84，93,94,99,100	GND	G	数字地

J3 引脚定义

PIN#	引脚信号	I/O	描述	备注
1	DEBUG_UART_TX	DO	UART数据输出信号，1.8V电平	调试串口
3	DEBUG_UART_RX	DI	UART数据输入信号，1.8V电平	调试串口
5	GPIO_34*	DO	GPIO34，1.8V电平
7	GPIO_35*	DI	GPIO35，1.8V电平
2	GPIO56_SPI_MISO*	DI	SPI MISO信号，1.8V电平	通用SPI
4	GPIO57_SPI_MOSI	DO	SPI MOSI信号，1.8V电平	通用SPI
6	GPIO58_SPI_CLK	DO	SPI时钟信号，1.8V电平	通用SPI
8	GPIO59_SPI_CS*	DO	SPI片选信号，1.8V电平	通用SPI
10	GPIO_36*	I/O	GPIO36，1.8V电平
9	GPIO_41*	I/O	GPIO41，1.8V电平
15	GPIO48_SPI_MISO*	DI	SPI MISO信号，1.8V电平	通用SPI
17	GPIO49_SPI_MOSI	DO	SPI MOSI信号，1.8V电平	通用SPI
19	GPIO50_SPI_CLK	DO	SPI时钟信号，1.8V电平	通用SPI
21	GPIO51_SPI_CS*	DO	SPI片选信号，1.8V电平	通用SPI
11	GPIO_37	DO	GPIO37，1.8V电平
13	GPIO_40*	DO	GPIO40，1.8V电平
12	GPIO_44*	DO	GPIO44，1.8V电平
14	GPIO_45*	DO	GPIO45，1.8V电平
16	GPIO52_TP_I2C_SDA	I/O	通用I2C总线，1.8V电平	I2C触摸通信
18	GPIO53_TP_I2C_SCL	DO	通用I2C总线，1.8V电平	I2C触摸通信
20	GPIO_54*	I/O	GPIO54，1.8V电平
22	GPIO_55*	I/O	GPIO55，1.8V电平
24	GPIO81_TP_INT*	DI	GPIO81，1.8V电平	I2C触摸中断信号
26	GPIO105_TP_RST	DO	GPIO105，1.8V电平	I2C触摸复位信号
23	FORCE_USB_BOOT	DI	烧录模式信号
25	GPIO_137	I/O	GPIO137，1.8V电平
27	GPIO_138	DO	GPIO138，1.8V电平
29	GPIO96_MI2S0_MCLK	I/O	I2S主时钟，1.8V电平
33	GPIO97_MI2S0_SCLK	I/O	I2S时钟，1.8V电平	Non-LPI_I2S
35	GPIO100_MI2S0_WS	I/O	I2S声道选择，1.8V电平	Non-LPI_I2S
37	GPIO98_MI2S0_DATA0	I/O	I2S数据通道0，1.8V电平	Non-LPI_I2S
39	GPIO99_MI2S0_DATA1	I/O	I2S数据通道1，1.8V电平	Non-LPI_I2S
30	GPIO_136*	I/O	GPIO136，1.8V电平
32	PM7350C_GPIO07	DO	PM7350C GPIO07，1.8V电平	eDP背光使能信号
34	GPIO_165	DO	GPIO165，1.8V电平
36	GPIO_166*	DI	GPIO166，1.8V电平
38	GPIO_171	I/O	GPIO171，1.8V电平
40	GPIO_172*	I/O	GPIO172，1.8V电平
41	GPIO38_UART3_TXD	DO	UART数据输出信号，1.8V电平	通用串口
43	GPIO39_UART3_RXD*	DI	UART数据输入信号，1.8V电平	通用串口
42	GPIO_173	DO	GPIO173，1.8V电平	主机唤醒蓝牙信号
44	GPIO_174*	DI	GPIO174，1.8V电平	Wi-Fi唤醒主机信号
45	GPIO_28_BT_UART_CTS*	DO	通用4线UART，1.8V电平	AP6275P，蓝牙通信
47	GPIO_29_BT_UART_RFR	DI	通用4线UART，1.8V电平	AP6275P，蓝牙通信
49	GPIO_30_BT_UART_TX	DO	通用4线UART，1.8V电平	AP6275P，蓝牙通信
51	GPIO_31_BT_UART_RX*	DI	通用4线UART，1.8V电平	AP6275P，蓝牙通信
46	GPIO_86*	DI	GPIO86，1.8V电平	蓝牙唤醒主机信号
48	GPIO_103*	I/O	GPIO103，1.8V电平
50	GPIO_80*	I/O	GPIO80，1.8V电平
52	GPIO_106	I/O	GPIO106，1.8V电平
53	GPIO24_SPI_MISO*	DI	SPI MISO信号，1.8V电平	通用SPI
55	GPIO25_SPI_MOSI*	DO	SPI MOSI信号，1.8V电平	通用SPI
57	GPIO26_SPI_SCLK	DO	SPI时钟信号，1.8V电平	通用SPI
59	GPIO27_SPI_CS*	DO	SPI片选信号，1.8V电平	通用SPI
54	GPIO_84	DO	GPIO84，1.8V电平	WIFI使能信号
56	GPIO_85	DO	GPIO85，1.8V电平	蓝牙使能信号
58	GPIO_107	I/O	GPIO107，1.8V电平
60	GPIO_108	I/O	GPIO108，1.8V电平
61	GPIO42_UART6_TXD	DO	UART数据输出信号，1.8V电平	通用UART
63	GPIO43_UART6_RXD	DI	UART数据输入信号，1.8V电平	通用UART
62	PM8008_1_RESET_N	DO	为预留PM8008的复位信号
64	PM8008_2_RESET_N	DO	为预留PM8008的复位信号
67	PCIE1_RESET_N	DO	PCIE1复位信号，1.8V电平	PCIE1 CTL
69	PCIE1_CLK_REQ_N	DI	PCIE1时钟请求信号，1.8V电平	PCIE1 CTL
71	PCIE1_WAKE_N	DI	PCIE1唤醒信号，1.8V电平	PCIE1 CTL
75	PCIE1_RX1_P	AI	PCIE1数据输入信号	PCIE GEN3
77	PCIE1_RX1_M	AI	PCIE1数据输入信号	PCIE GEN3
79	PCIE1_RX0_M	AI	PCIE1数据输入信号	PCIE GEN3
81	PCIE1_RX0_P	AI	PCIE1数据输入信号	PCIE GEN3
85	PCIE1_REFCLK_M	DO	PCIE1参考时钟	PCIE GEN3
87	PCIE1_REFCLK_P	DO	PCIE1参考时钟	PCIE GEN3
91	PCIE1_TX1_M	AO	PCIE1数据输出信号	PCIE GEN3
93	PCIE1_TX1_P	AO	PCIE1数据输出信号	PCIE GEN3
95	PCIE1_TX0_M	AO	PCIE1数据输出信号	PCIE GEN3
97	PCIE1_TX0_P	AO	PCIE1数据输出信号	PCIE GEN3
68	PCIE0_RESET_N	DO	PCIE0复位信号，1.8V电平	PCIE0 CTL
70	PCIE0_CLK_REQ_N	DI	PCIE0时钟请求信号，1.8V电平	PCIE0 CTL
72	PCIE0_WAKE_N	DI	PCIE0唤醒信号，1.8V电平	PCIE0 CTL
80	PCIE0_RX_P	AI	PCIE0数据输入信号	PCIE GEN3
82	PCIE0_RX_M	AI	PCIE0数据输入信号	PCIE GEN3
86	PCIE0_REFCLK_M	DO	PCIE0参考时钟	PCIE GEN3
88	PCIE0_REFCLK_P	DO	PCIE0参考时钟	PCIE GEN3
96	PCIE0_TX_M	AO	PCIE0数据输出信号	PCIE GEN3
98	PCIE0_TX_P	AO	PCIE0数据输出信号	PCIE GEN3
28，31，65，66，73，74，83，84，89，90，99，100	GND	G	数字地

J4 引脚定义

PIN#	引脚信号	I/O	描述	备注
1	GPIO_47_DP_HPD	DI	DP热插拔检测信号	DP专用
2	GPIO_155*	I/O	GPIO155，1.8V电平
3	GPIO_46	I/O	GPIO46，1.8V电平
4	GPIO_154	I/O	GPIO154，1.8V电平
5	GPIO_83	I/O	GPIO83，1.8V电平
6	GPIO153_I2S1_DATA1	I/O	I2S1数据信号	LPI_I2S信号
8	GPIO152_I2S1_DATA0	I/O	I2S1数据信号	LPI_I2S信号
10	GPIO151_I2S1_WS	DO	I2S1声道选择信号	LPI_I2S信号
12	GPIO150_I2S1_CLK	DO	I2S1时钟信号	LPI_I2S信号
7	GPIO63_UART5_RXD*	DI	UART数据输入信号，1.8V电平	通用UART
9	GPIO62_UART5_TXD	DO	UART数据输出信号，1.8V电平	通用UART
11	GPIO_118_WDOG_DISABLE	I/O	预留配置GPIO，WDOG使能信号
13	GPIO_157*	I/O	GPIO157，1.8V电平
15	GPIO156_HP_DET_L*	DI	耳机插入检测信号	FOR WCD9385
17	GPIO_5	I/O	GPIO5，1.8V电平
19	GPIO_4*	I/O	GPIO4，1.8V电平
16	GPIO_147_SWR_RX_CLK	DO	SoundWire接收时钟信号线	FOR WCD9385
18	GPIO_148_SWR_RX_DATA0	I/O	SoundWire接收数据信号线	FOR WCD9385
20	GPIO_149_SWR_RX_DATA1	I/O	SoundWire接收数据信号线	FOR WCD9385
22	GPIO_158_SWR_TX_DATA2	I/O	SoundWire发送数据信号线	FOR WCD9385
24	GPIO_146_SWR_TX_DATA1	I/O	SoundWire发送数据信号线	FOR WCD9385
26	GPIO_145_SWR_TX_DATA0	I/O	SoundWire发送数据信号线	FOR WCD9385
28	GPIO_144_SWR_TX_CLK	DO	SoundWire发送时钟信号线	FOR WCD9385
23	USB0_DP_AUX_P	I/O	DP AUX信号
25	USB0_DP_AUX_N	I/O	DP AUX信号
29	USB0_SS_TX1_M	AI/AO	USB3.1输出数据信号兼容DP输出数据信号
31	USB0_SS_TX1_P	AI/AO	USB3.1输出数据信号兼容DP输出数据信号
33	USB0_SS_TX0_M	AI/AO	USB3.1输出数据信号兼容DP输出数据信号
35	USB0_SS_TX0_P	AI/AO	USB3.1输出数据信号兼容DP输出数据信号
39	USB0_SS_RX0_P	AI/AO	USB3.1输入数据信号兼容DP输出数据信号
41	USB0_SS_RX0_M	AI/AO	USB3.1输入数据信号兼容DP输出数据信号
43	USB0_SS_RX1_P	AI/AO	USB3.1输入数据信号兼容DP输出数据信号
45	USB0_SS_RX1_M	AI/AO	USB3.1输入数据信号兼容DP输出数据信号
32	PM7250B_GPIO6	I/O	PM7250B GPIO6
34	PM7250B_GPIO5	I/O	PM7250B GPIO5
36	PM7250B_GPIO4	I/O	PM7250B GPIO4
38	PM7250B_GPIO3	I/O	PM7250B GPIO3
40	PM7250B_GPIO2	I/O	PM7250B GPIO2
42	PM7250B_GPIO1	I/O	PM7250B GPIO1
44	GPIO164_I2C_SCL	OD	Sensoer I2C总线，1.8V电平	SSC I2C
46	GPIO163_I2C_SDA	OD	Sensoer I2C总线，1.8V电平	SSC I2C
48	PM7325_GPIO09	I/O	PM7325_GPIO09
50	PWM_PM7350C_GPIO_9	I/O	PM7350C PWM
52	GPIO162_I2C_SCL	OD	Sensoer I2C总线，1.8V电平	SSC I2C
54	GPIO161_I2C_SDA	OD	Sensoer I2C总线，1.8V电平	SSC I2C
49	USB0_SBU2	I/O	USB0 SBU信号线	For Type-C
51	USB0_SBU1	I/O	USB0 SBU信号线	For Type-C
53	USB0_CC2	I/O	USB0 CC信号线	For Type-C
55	USB0_CC1	I/O	USB0 CC信号线	For Type-C
56	GPIO160_I2C_SCL	OD	Sensoer I2C总线，1.8V电平	SSC I2C
58	GPIO159_I2C_SDA	OD	Sensoer I2C总线，1.8V电平	SSC I2C
57	RGB_RED	AO	红色LED高边电流源
59	RGB_GREEN	AO	绿色LED高边电流源
61	RGB_BLUE	AO	蓝色LED高边电流源
60	USB_OPTION	AI	PON选择,默认悬空	悬空for Type-C;下拉for Micro USB
62	USB0_CC_DIR	DO	指示Type C连接方向
63，65	FLASH_LED2	AO	闪光灯电流源
67，69	FLASH_LED1	AO	闪光灯电流源
68，70	VPH_PWR	AO	3.6V输出
75	USB1_HS_D_M	I/O	USB1数据-
77	USB1_HS_D_P	I/O	USB1数据+
14，21，27，30，37，47，64，66，71，73，79，72，74，76，78，80	GND	G	数字地
