开发板硬件

接口

I/O电气特性

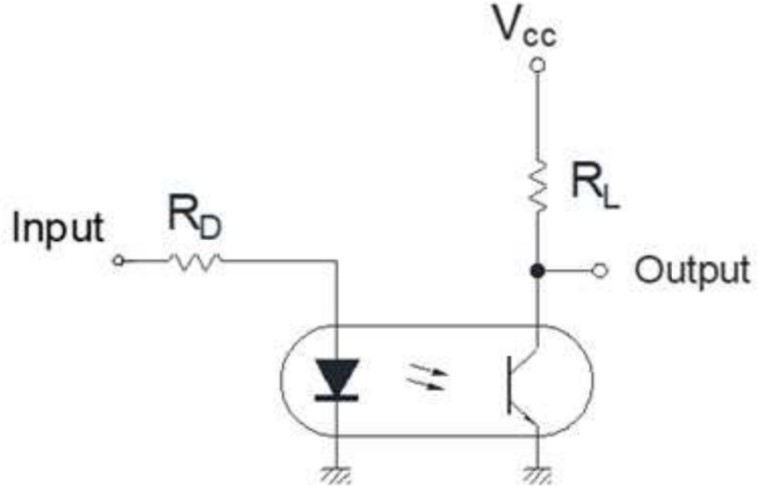

智能相机设备为光耦隔离输入/输出，光耦器件输入端电流 5~50ma，典型值 20ma，（建议输入电流为 20ma 使光耦输入性能最佳），光耦器件输出端电压不超过 80V，下图为光耦器件响应时间的测试电路。

测试环境：VCC=5V，IC=2mA，RL=100Ω

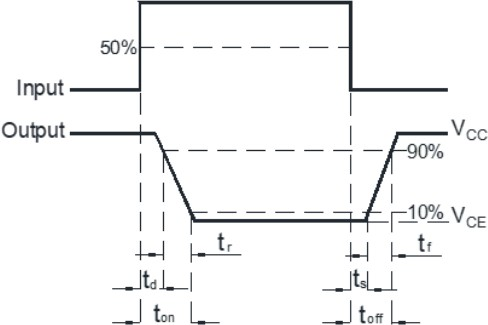

Response Time (Rise)：tr 典型值 4us，最大值 18us
Response Time (Fall)：tr 典型值 3us，最大值 18us

I/O 电路

两路光耦输出电路

D1 器件为光耦器件，光耦输入端连接智能相机主控，输出端通过智能相机 20pin 连接器连接外部设备（即 智能相机通过光耦器件隔离控制外部设备），在 智能相机端已控制 OUTPUT_1P，OUTPUT_2P 信号电流为 20ma，OUTPUT_1P 和 OUTPUT_2P 为两路输出信号，OUTPUT_GND 为两路输出信号共地。

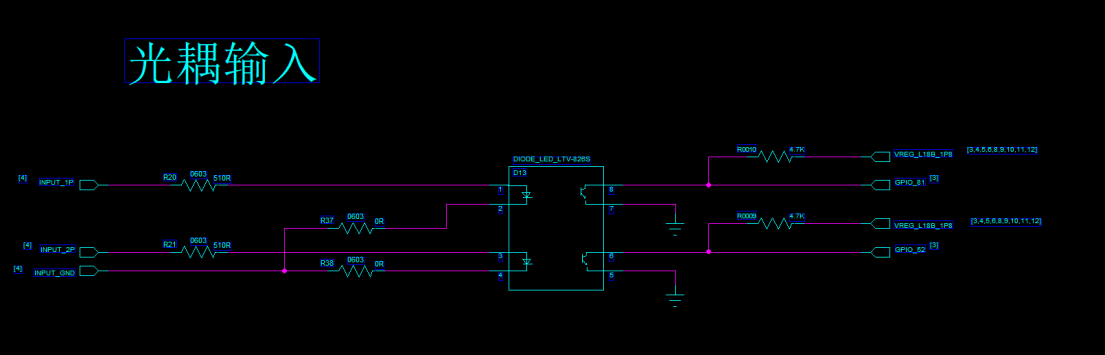

两路光耦输入电路

D13 器件为光耦器件，光耦输入端通过智能相机20pin 连接器连接外部设备，光耦输出端连接智能相机主控（即外部设备通过光耦隔离控制智能相机），INPUT_1P 和INPUT_2P 为两路输入信号，INPUT_GND 为两路输入信号共地。

注：由于光耦输入电压由外部设备决定，为满足输入 20ma 光耦输入最优电流，外部设备可配置 INPUT_1P 和 INPUT_2P 两路输入信号上的电阻值，目前智能相机默认配置了 510 欧姆电阻，输入电压范围 5~20V，建议输入电压 10V，如有特殊电压输入需要请外部设备自行配置电阻。

外部 I/O 接线方式

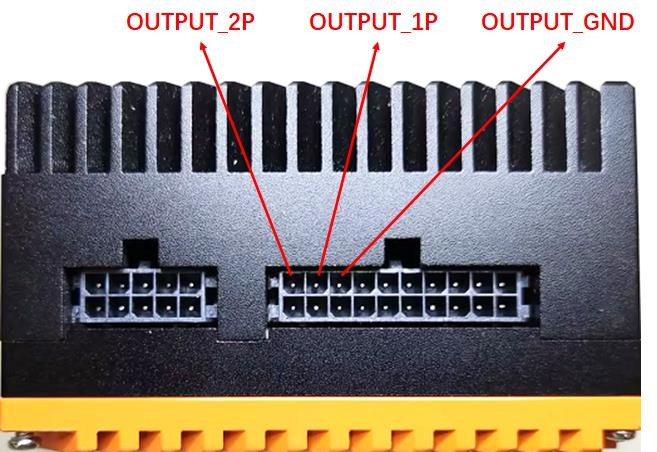

光耦输出信号

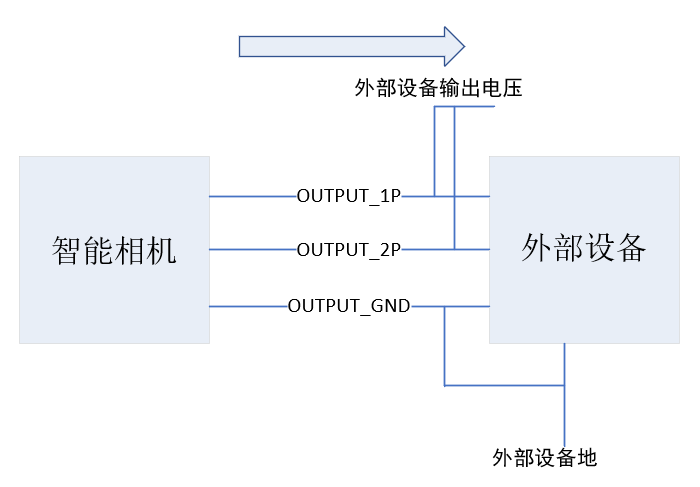

OUTPUT_1P 和 OUTPUT_2P 为两路输出信号，OUTPUT_GND 为两路输出信号共地，外部设备输出电压不要超过 80V。

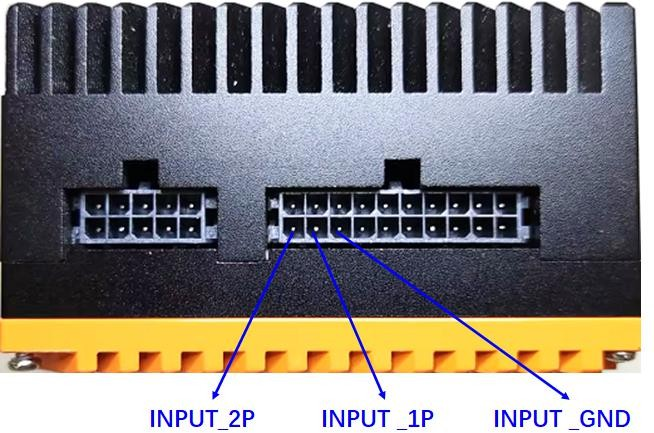

光耦输入信号

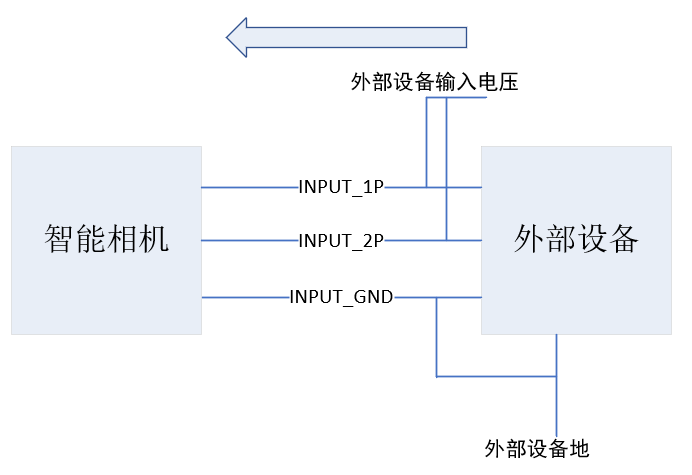

INPUT_1P 和 INPUT_2P 为两路输入信号，INPUT_GND 为两路输入信号共地。外部输入电压范围 5~20V，推荐 10V，如需更改输入电压范围可根据具体需求在外部设备 INPUT_1P 和 INPUT_2P 信号上串联电阻。

按键

• Power 电源按钮：长按 15s 重启

指示灯

• LED 指示灯（网口）：网口状态指示
• LED 指示灯（整机）：整机状态指示

电源

• 电源接口：DC 12V IN

结构尺寸

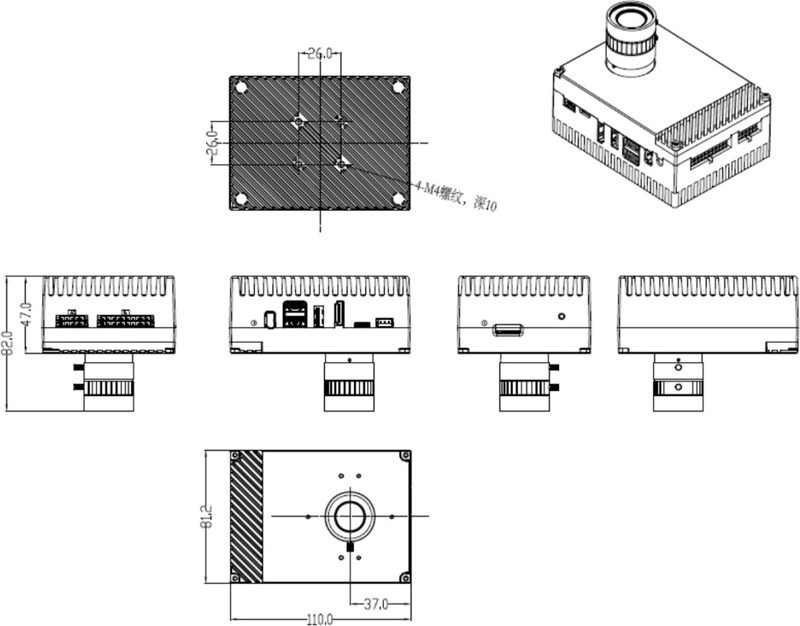

设备最大外形尺寸为长 × 宽 × 高= 110 × 81.2 × 82mm，侧面和背面分别有两组安装孔，配备 M4 的螺纹孔，孔距为 26 × 26mm。

整机设计建议

安装固定

待补充。

散热

待补充。

外设扩展

待补充。

电源适配

待补充。
