Rhino Pi A1 Mini 底板介绍
产品概述
犀牛派 A1 Mini(Rhino Pi A1 Mini)底板搭载犀牛Q64(Rhino Core Q64)智能模组。底板拥有丰富的数据通信接口,支持 1 路 1G RJ45 以太网接口(支持配套 HAT POE 供电),板载 WiFi 模块支持 WiFi 6 与 BT 5.4,支持 USB 3.0 Type-A 以及 USB 2.0 Type-A,以及 MIPI DSI、MIPI CSI、HDMI 显示接口,另还支持多路 SPI/I2C/UART/I2S/GPIO 等通用总线接口,板载 PCIe 接口支持拓展外部 PCIe 设备,同时还提供外部 Micro SD 卡座拓展外部存储应用。
此款主板专门进行严格选材和设计,紧凑的尺寸和丰富的接口方便其集成到整机中,为最终的产品带来流畅的体验和超强的性能,可广泛应用于数字标牌、触摸互动、消费电子、娱乐系统等行业,也可以用于机器人、工业检测、端侧 AI 等应用场景。
产品外观
犀牛派 A1 Mini 底板实物照片:

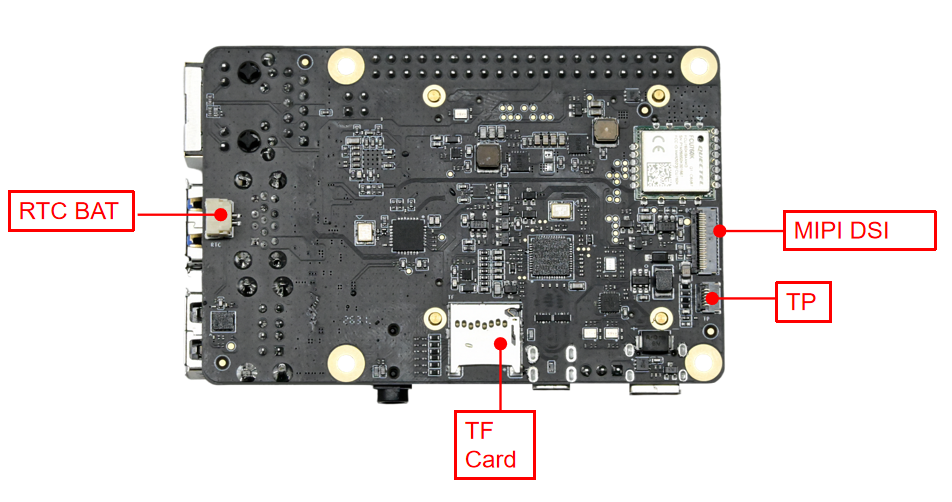

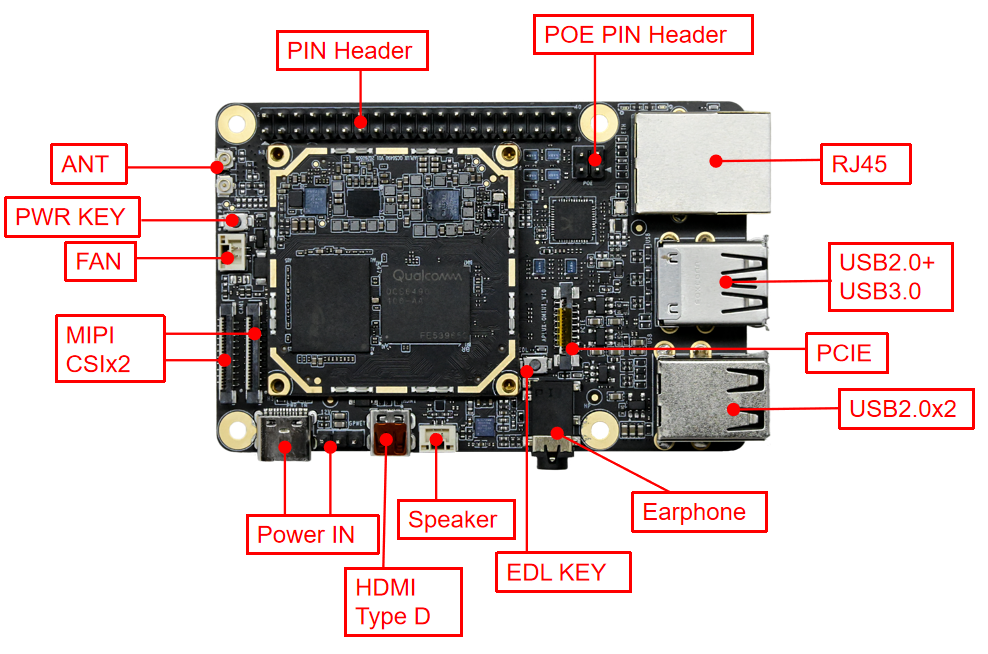

接口示意图


物理尺寸

| 项目 | 参数 |
|---|---|
| PCBA 尺寸 | 85mm × 56mm(±0.5mm) |
| 板厚 | 1.2mm(±10%) |
| 固定孔直径 | 5mm |
| 螺丝孔规格 | ∮2.5mm × 4(±10%) |
如需详细尺寸信息,请联系阿加犀 FAE 获取 DXF 文档文件。
规格清单
| 类别 | 规格描述 |
|---|---|
| 核心板 | A6490MA1 核心板 |
| TF 卡 | 插拔式 TF 卡插座 |
| USB | 4 个 Type-A(USB 3.0 ×1 + USB 2.0 ×3) |
| 显示接口 | HDMI Type D 连接器;MIPI DSI 显示接口 |
| 相机 | 2 路 FPC 22PIN MIPI CSI × 4lane 接口 |
| 以太网口 | 1 路 1G 网口,带 POE |
| 无线通信 | 支持 WiFi 6 & BT 5.4 |
| PCIe 接口 | 1 路 PCIe FPC 16PIN 连接器 |
| 拓展接口 | 40pin Pitch 2.54mm 双排针(支持 I2C、I2S、SPI、UART、GPIO) |
| 按键 | 烧录键(RECOVERY)和电源键 |
| 电源输入 | 12V/2A,Type-C 接口输入(支持 PD3.2 适配器) |
| 调试接口 | 支持外部 3.3V 串口调试 |
| 环境要求 | 工作温度 -25°C ~ 50°C,工作湿度 0%~95%(不结露) |
| 物理尺寸 | 长 × 宽(85mm × 56mm) |
功能及接口定义

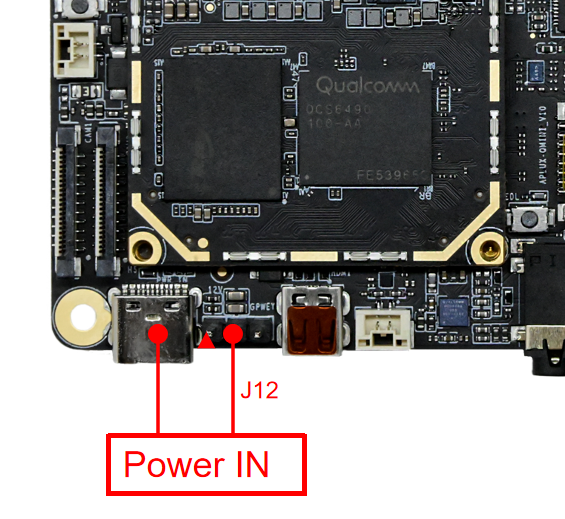

J6 & J12 电源输入接口

主板支持使用 Type-C 接口和排针进行供电,供电规格为 12V/2A,其中 Type-C 接口兼容支持 PD3.2 适配器。排针输入和 Type-C 输入注意不能同时使用。
【J6】Type-C 电源输入接口,支持 12V/2A 输入,兼容 PD3.2 适配器。
【J12】排针供电,1×3×2.54mm,其中 PIN3 为开机信号,可以用于外接开机按键等。
PIN 定义:
| Pin# | Definition | Note |
|---|---|---|
| 1 | VCC_12V | 12V 输入 |
| 2 | GND | 数字地 |
| 3 | PWR_KEY | 开机信号 |
J11 RTC 接口

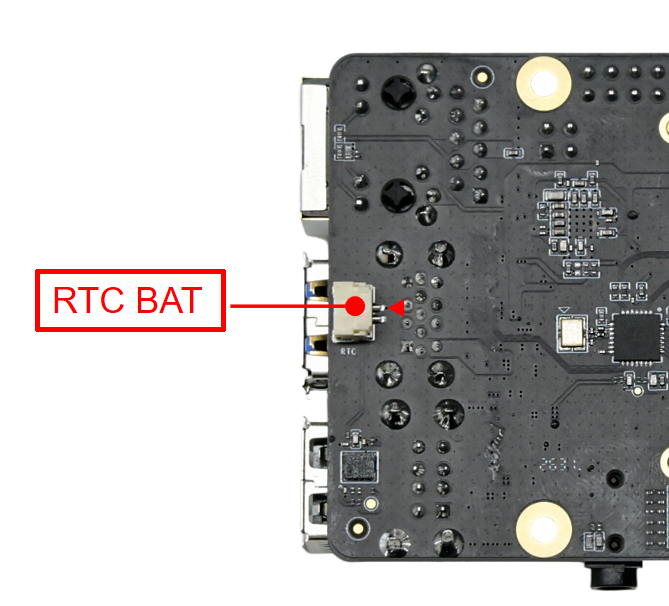

【J11】RTC 功能备份电池接口,如果需要使用 RTC 功能需要外接备份电池。接口形态为 1×2×1.25mm 的带卡扣连接器,连接器厂商:JST,型号:SM02B-GHS-TB(LF)(SN)。
PIN 定义:
| Pin# | Definition | Note |
|---|---|---|
| 1 | GND | 数字地 |
| 2 | VBAT | RTC 电池 |
J5 FAN 接口

主板提供一个 5V 的风扇电源接口,用以支持增加散热风扇,接口最大可支持 1A 电流。
【J5】FAN 电源插座(1×2×1.25mm),连接器厂商:XUNPU(讯普),型号:WAFER-GH1.25-2PLB。
PIN 定义:
| Pin# | Definition | Note |
|---|---|---|
| 1 | 5V | 直流输入(5V) |
| 2 | GND | 电源地 |

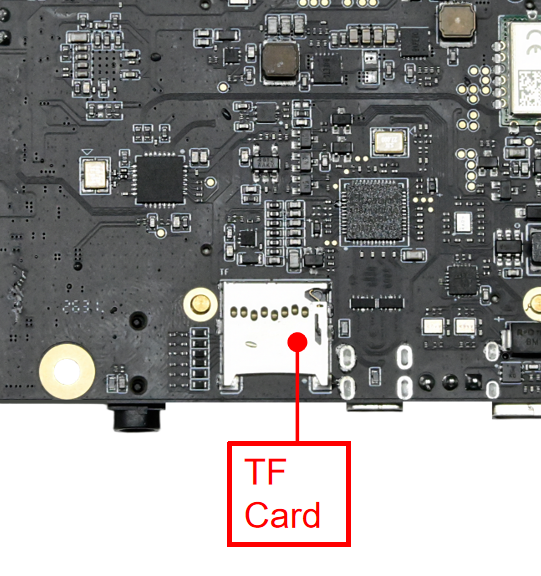

J7 TF 卡座

【J7】插拔式标准 TF 卡座,支持 SD v3.0,兼容 2.0。

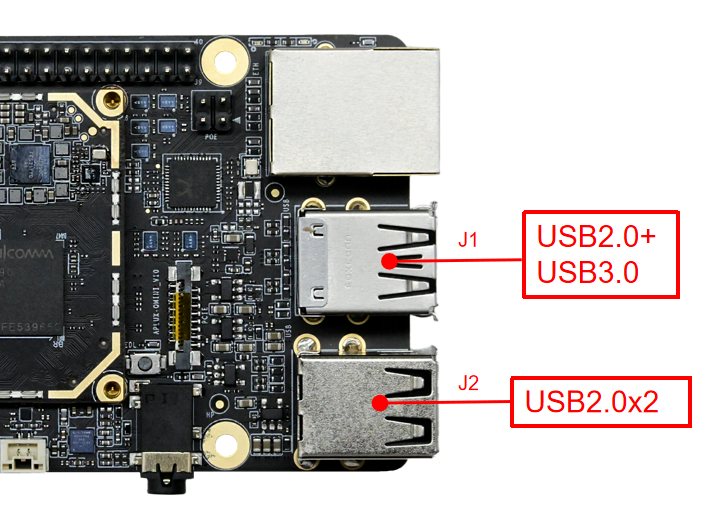

J1 & J2 USB 接口

J1 为双层 Type-A USB2.0 + USB3.0 接口,其中 USB2.0 由 SOC 的原生 USB2.0 通过 GL852 芯片拓展而出,USB3.0 为 SOC 原生 USB3.0,分别带一个负载开关,负载能力均为 1.2A。
J2 为双层 Type-A USB2.0 接口,均为 SOC 原生 USB 通过 GL852 芯片拓展出来,其两个共享一个负载开关,其总负载能力为 1A。

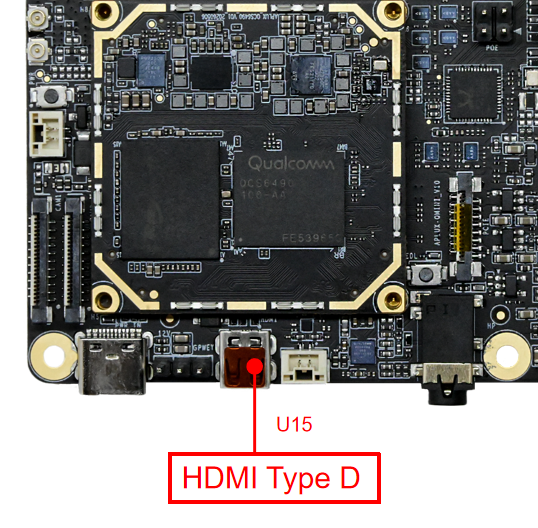

U15 Micro HDMI 连接器

【U15】Micro HDMI 连接器(HDMI Type D 接口)。
J55 MIPI DSI 接口

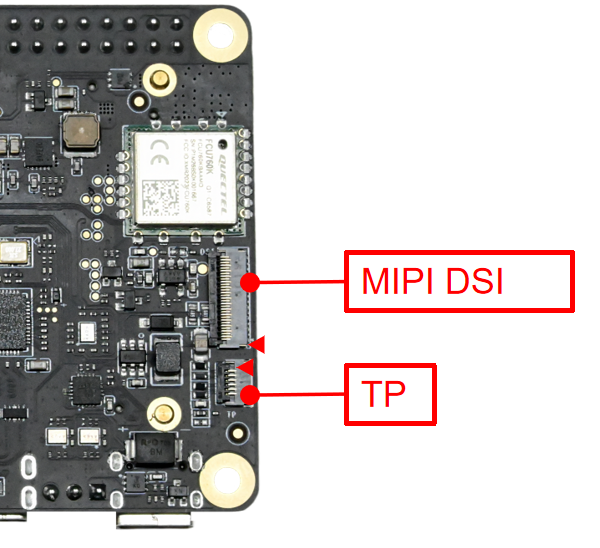

【J55】DSI 接口为 4lane,连接器形态为双侧触点上下接翻盖式 31PIN FPC 连接器。连接器厂商:HRS,型号:FH35C-31S-0.3SHW(50)。
PIN 定义:
| Pin# | Definition | Note |
|---|---|---|
| 1 | LEDA | 背光阳极 |
| 2 | LEDA | 背光阳极 |
| 3 | LEDA | 背光阳极 |
| 4 | - | - |
| 5 | - | - |
| 6 | LEDK | 背光阴极 |
| 7 | LEDK | 背光阴极 |
| 8 | LEDK | 背光阴极 |
| 9 | GND | 数字地 |
| 10 | GND | 数字地 |
| 11 | LN2_P | MIPI DSI 数据信号 |
| 12 | LN2_M | MIPI DSI 数据信号 |
| 13 | GND | 数字地 |
| 14 | LN1_P | MIPI DSI 数据信号 |
| 15 | LN1_M | MIPI DSI 数据信号 |
| 16 | GND | 数字地 |
| 17 | CLK_P | MIPI DSI 时钟信号 |
| 18 | CLK_M | MIPI DSI 时钟信号 |
| 19 | GND | 数字地 |
| 20 | LN0_P | MIPI DSI 数据信号 |
| 21 | LN0_M | MIPI DSI 数据信号 |
| 22 | GND | 数字地 |
| 23 | LN3_P | MIPI DSI 数据信号 |
| 24 | LN3_M | MIPI DSI 数据信号 |
| 25 | GND | 数字地 |
| 26 | - | - |
| 27 | Reset | 显示屏复位信号 |
| 28 | - | - |
| 29 | VDD1V8 | LCD 1.8V IO 电源 |
| 30 | 3V3_LCD | LCD 3.3V 电源 |
| 31 | 3V3_LCD | LCD 3.3V 电源 |
【J13】为 TP 连接器,支持 I2C,连接器形态为上下接翻盖式 FPC 连接器。连接器厂商:HRS,型号:FH34SRJ-6S-0.5SH(50)。
PIN 定义:
| Pin# | Definition | Note |
|---|---|---|
| 1 | I2C_SCL | I2C 时钟信号,3.3V |
| 2 | I2C_SDA | I2C 数据信号,3.3V |
| 3 | GND | 数字地 |
| 4 | TP_RST | TP 复位信号 |
| 5 | TP_INT | TP 中断信号 |
| 6 | VCC_3V3 | 3.3V 电源输出 |

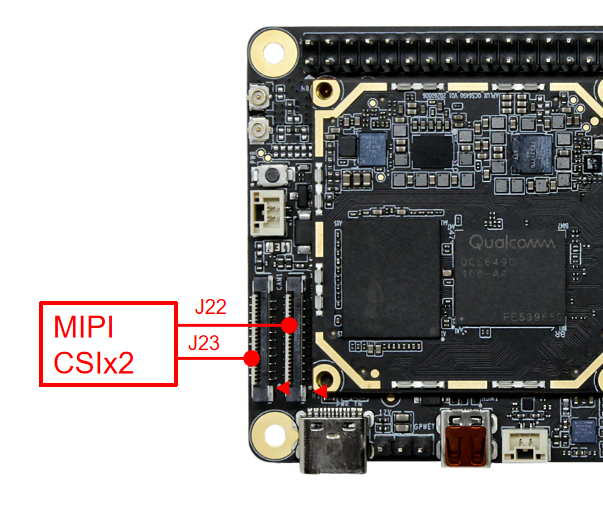

J22 & J23 摄像头接口

J22 & J23 为摄像头接口,信号定义一致,均支持 MIPI 4Lane CSI,最大支持 2.5Gbps/lane;连接器形态为 1×22×0.5mm 的立式抽屉式 FPC 连接器。连接器厂商:HDGC(华德共创),型号:0.5K-A-22PB。
PIN 定义:
| Pin# | Definition | Note |
|---|---|---|
| 1 | GND | 数字地 |
| 2 | LN0_M | 数据差分信号 |
| 3 | LN0_P | 数据差分信号 |
| 4 | GND | 数字地 |
| 5 | LN1_M | 数据差分信号 |
| 6 | LN1_P | 数据差分信号 |
| 7 | GND | 数字地 |
| 8 | CLK_M | 时钟差分信号 |
| 9 | CLK_P | 时钟差分信号 |
| 10 | GND | 数字地 |
| 11 | LN2_M | 数据差分信号 |
| 12 | LN2_P | 数据差分信号 |
| 13 | GND | 数字地 |
| 14 | LN3_M | 数据差分信号 |
| 15 | LN3_P | 数据差分信号 |
| 16 | GND | 数字地 |
| 17 | RST | 复位信号 |
| 18 | LED | LED 灯信号 |
| 19 | GND | 数字地 |
| 20 | SCL | I2C 总线时钟信号 |
| 21 | SDA | I2C 总线数据信号 |
| 22 | CAM_3V3 | 3.3V 电源供电输出 |

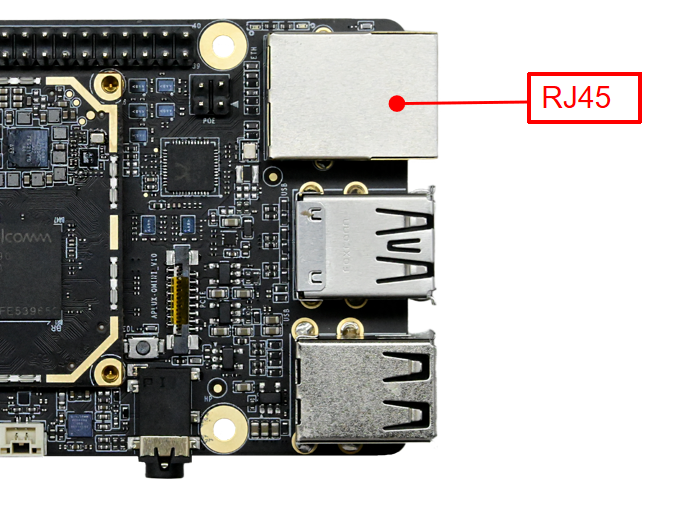

J3 网口

【J3】1G 网口,带 POE,POE 功能需要搭配 HAT 使用。

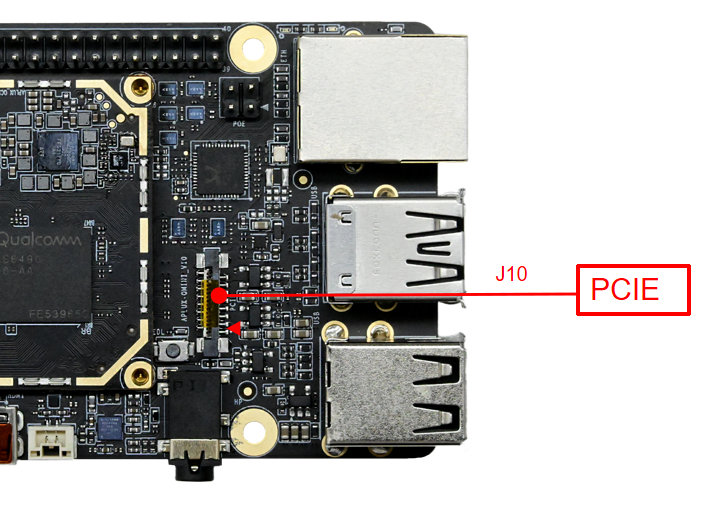

J10 PCIe 接口

【J10】为 PCIe 接口,连接器形态为立式抽屉式 FPC 连接器。连接器厂商:XUNPU(讯普),型号:FPC-0.5AL-16PB。
PIN 定义:
| Pin# | Definition | Note |
|---|---|---|
| 1 | PCIE_5V | 5V 输出,可以为 PCIe 外设供电,1.2A |
| 2 | PCIE_5V | - |
| 3 | GND | 数字地 |
| 4 | PCIE_CLK_P | PCIe 时钟信号 |
| 5 | PCIE_CLK_N | - |
| 6 | GND | 数字地 |
| 7 | PCIE_RX_P | PCIe 数据接收信号 |
| 8 | PCIE_RX_N | - |
| 9 | GND | 数字地 |
| 10 | PCIE_TX_P | PCIe 数据发送信号 |
| 11 | PCIE_TX_N | - |
| 12 | GND | 数字地 |
| 13 | PCIE_PWR_EN | PCIe 外设电源使能信号 |
| 14 | PCIE_DET_WAKE | PCIe 唤醒信号 |
| 15 | PCIE_CLKREQ_N | PCIe 时钟请求信号 |
| 16 | PCIE_RST_B | PCIe 复位信号 |

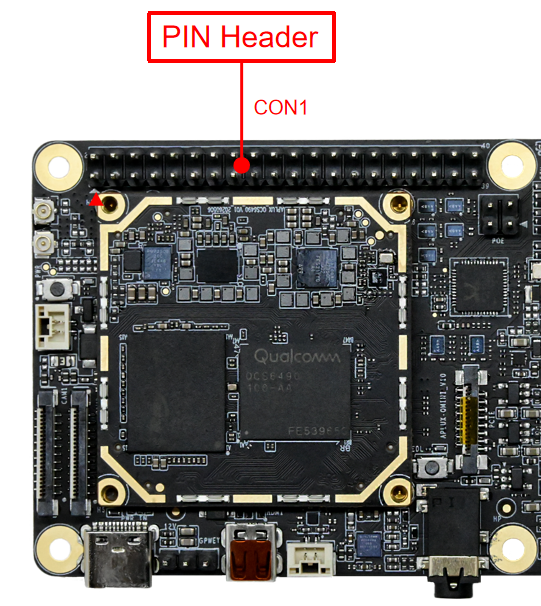

CON1 拓展功能接口

【CON1】外部拓展功能接口,接口形态为 40PIN 间距 2.54mm 双排针,可以拓展 I2C、I2S、SPI 和 UART 功能,也可作为 GPIO 使用,接口电平均为 3.3V。
PIN 定义:
| Pin# | Definition | Note |
|---|---|---|
| 1 | VCC_3V3 | 3.3V 输出 |
| 2 | VCC_5V_EXT | 5V 输出 |
| 3 | GPIO44_I2C_SDA_3V3 | GPIO44,默认 I2C0 |
| 4 | VCC_5V_EXT | 5V 输出 |
| 5 | GPIO45_I2C_SCL_3V3 | GPIO45,默认 I2C0 |
| 6 | GND | 数字地 |
| 7 | GPIO96_MI2S0_MCLK_3V3 | GPIO96,默认 I2S |
| 8 | DEBUG_UART_TX_3V3 | Debug 串口 |
| 9 | GND | 数字地 |
| 10 | DEBUG_UART_RX_3V3 | Debug 串口 |
| 11 | GPIO25_SPI_MOSI_3V3 | GPIO25,默认 SPI0 |
| 12 | GPIO97_MI2S0_SCLK_3V3 | GPIO97,默认 I2S |
| 13 | GPIO16_I2C_SDA_3V3 | GPIO16,默认 I2C1 |
| 14 | GND | 数字地 |
| 15 | GPIO17_I2C_SCL_3V3 | GPIO17,默认 I2C1 |
| 16 | GPIO6_UART1_TX_3V3 | GPIO6,默认串口 ttyHS0 |
| 17 | VCC_3V3 | 3.3V 输出 |
| 18 | GPIO7_UART1_RX_3V3 | GPIO7,默认串口 ttyHS0 |
| 19 | GPIO49_SPI1_MOSI_3V3 | GPIO49,默认 SPI1 |
| 20 | GND | 数字地 |
| 21 | GPIO48_SPI1_MISO_3V3 | GPIO48,默认 SPI1 |
| 22 | GPIO57_FP_SPI_MOSI_3V3 | GPIO57,默认 SPI2 |
| 23 | GPIO50_SPI1_CLK_3V3 | GPIO50,默认 SPI1 |
| 24 | GPIO51_SPI1_CS0_N_3V3 | GPIO51,默认 SPI1 |
| 25 | GND | 数字地 |
| 26 | GPIO55_SPI1_CS1_N_3V3 | GPIO55,默认 SPI1 |
| 27 | GPIO0_I2C_SDA_3V3 | GPIO0,默认 I2C2 |
| 28 | GPIO1_I2C_SCL_3V3 | GPIO1,默认 I2C2 |
| 29 | GPIO27_SPI_CS_3V3 | GPIO27,默认 SPI0 |
| 30 | GND | 数字地 |
| 31 | GPIO24_SPI_MISO_3V3 | GPIO24,默认 SPI0 |
| 32 | GPIO26_SPI_SCLK_3V3 | GPIO26,默认 SPI0 |
| 33 | GPIO56_FP_SPI_MISO_3V3 | GPIO56,默认 SPI2 |
| 34 | GND | 数字地 |
| 35 | GPIO100_MI2S0_WS_3V3 | GPIO100,默认 I2S |
| 36 | GPIO59_FP_SPI_CS_3V3 | GPIO59,默认 SPI2 |
| 37 | GPIO58_FP_SPI_CLK_3V3 | GPIO58,默认 SPI2 |
| 38 | GPIO98_MI2S0_DATA0_3V3 | GPIO98,默认 I2S |
| 39 | GND | 数字地 |
| 40 | GPIO99_MI2S0_DATA1_3V3 | GPIO99,默认 I2S |
注:
- 上述功能引脚均可以配置为 GPIO,电平均为 3.3V,外接设备请注意电平匹配。
- 3.3V 和 5V 输出能力为 1A。
- 上述中的 I2C、SPI、UART 编号为在系统中对应的端口号。
J14 四段式耳麦接口

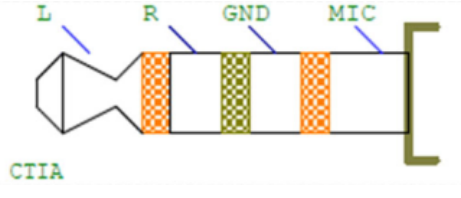

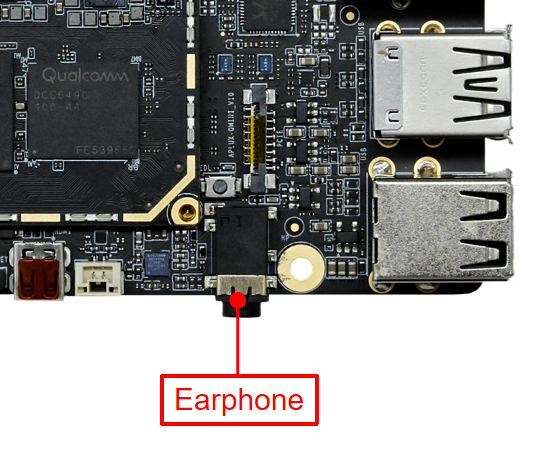

【J14】四段式 3.5mm 耳机/麦克风接口(CTIA 美标定义)。

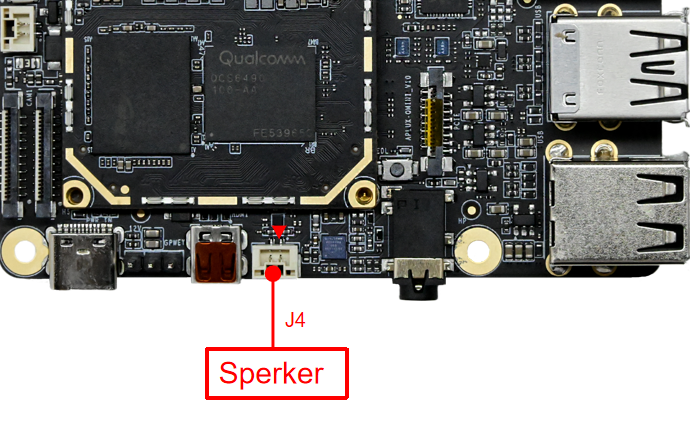

J4 喇叭接口

【J4】为喇叭接口,接口形态为 1×2×1.25mm,连接器型号:WAFER-GH1.25-2PLB,厂商:XUNPU(讯普),板载功放,最大输出功率支持 3.24W×1@4Ω。
PIN 定义:
| Pin# | Definition | Note |
|---|---|---|
| 1 | VO- | Negative BTL audio output |
| 2 | VO+ | Positive BTL audio output |

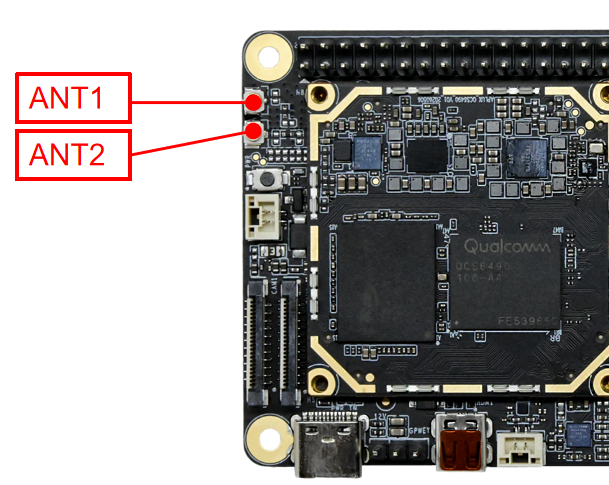

WIFI/BT 天线接口

【ANT1 & ANT2】WiFi 天线接口(iPEX 1 代),板载 FCU760K WIFI/BT 模块,支持 WiFi 6、BT 5.4。ANT1 为 WiFi 天线接口,ANT2 为 BT 天线接口。
SW1 烧录模式按键

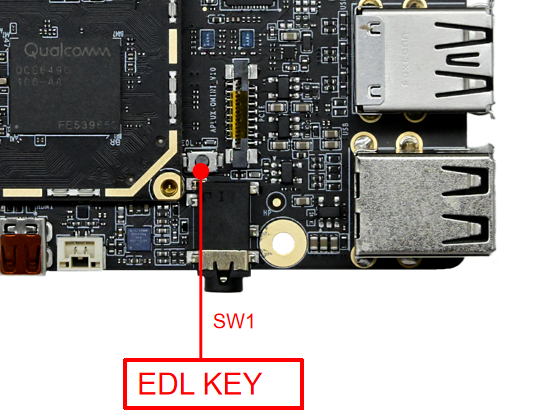

【SW1】贴片烧录小按键,先按住且保持,然后上电约 3 秒后松开,则进入烧录模式。
SW2 开机按键

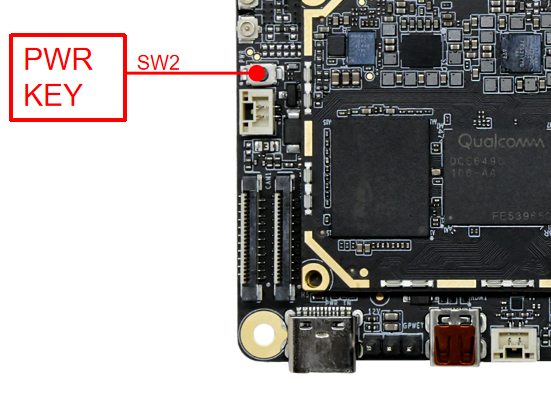

【SW2】电源开机键。
LED

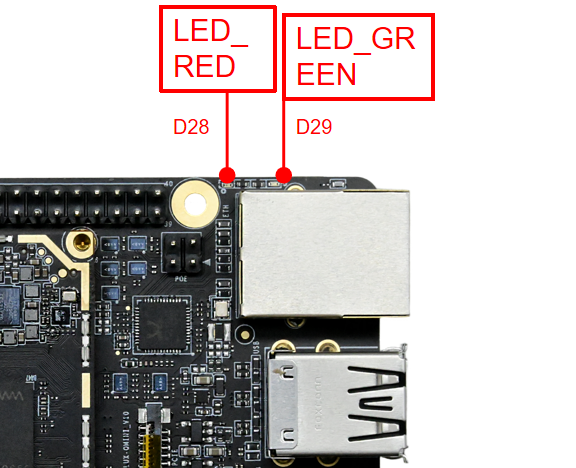

板载一颗红色和一颗绿色 LED,开机正常状态绿色 LED 常亮,红色 LED 为系统异常时亮起。
注意事项
主板组装和使用时请注意以下关键事项:
- 本产品相对湿度:0~95% 无凝露。
- 本产品工作温度:-25°C ~ 50°C。
- 本产品存储温度:-45°C ~ 80°C。
- 整机装配和运输过程中需做防静电处理。
- 本板接口连接线材不可过长,否则可能会影响信号质量。
- 整机装配时严禁使板子受到扭曲或重压而变形。
- 严禁裸板与其他外设之间发生短路。
- 外接接口(GPIO、串口、I2C、SPI 等)外接设备时,注意外设的 IO 电平和电流是否符合要求。使用主板接插件上的电源管脚给外设供电时,常规电源脚电流严禁超过 100mA。
文档信息
- 文档名称:Rhino Pi A1 Mini 主板产品规格书
- 产品名称:犀牛派 A1 Mini(Rhino Pi A1 Mini)
- 产品代码:A6490PZ2-YSQM01
- 文档版本:V1.1
- 发布日期:2026-10-13
- 适用范围:主板及基于该硬件平台的整机集成项目
